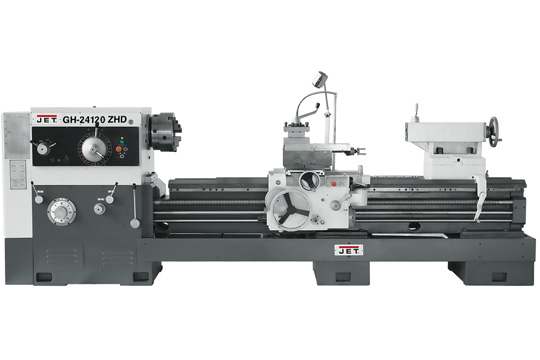

токарно-винторезный станок JET GH-24120 ZHD DRO RFS

Производитель: JET Артикул: 50000842T
Цена 3822000 RUB
gh-24120 zhd dro rfs Токарно-винторезный станок
Цена gh-24120 zhd dro rfs: 3 900 000 3 822 000
Добавить в корзину
Запросить Коммерческое Предложение
УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак


Особенности GH-24120 ZHD DRO RFS

ОСОБЕННОСТИ:

  • Направляющие закалены и отшлифованы
  • Фрикционная муфта
  • Съемный мостик, для увеличения диаметра обработки на длине 310 мм
  • Массивная чугунная станина
  • Масляная ванна для шестеренок
  • Увеличенный диаметр проходного отверстия
  • Мощный двигатель 11 кВт

Комплект поставки GH-24120 ZHD DRO RFS

  • 3-х кулачковый патрон с прямыми/обратными кулачками
  • 4-х кулачковая планшайба
  • Планшайба
  • 4-х позиционный резцедержатель с фиксатором
  • Вращающийся упорный центр Упорный центр МК-5
  • Переходная втулка
  • Подвижный и неподвижный люнеты
  • Поддон для сбора стружки
  • Задняя защитная стенка
  • Защитный экран патрона с концевым выключателем
  • Ножной тормоз шпинделя с концевым выключателем
  • УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
  • Система подвода СОЖ
  • Галогенная лампа местного освещения
  • Концевой упор продольного перемещения
  • Регулируемые опоры станины

GH-24120 ZHD DRO RFS - старшая модель в линейке токарно-винторезных станков серии GH-24 производства компании JET. Станок ориентирован на тех заказчиков, кто нуждается в обработке длинномерных и тяжелых деталей с непрерывными нагрузками.

Он найдет применение на предприятиях различных отраслей, имеющих в своем составе цеха металлообработки, крупных ремонтных базах, конструкторских бюро и т.д. Станок справится с заготовками до 630 мм при обточке над станиной и до 370 мм над суппортом. Предусмотрен мостик gap, при его снятии диаметр обточки возрастает до 830 мм (с ограничением по длине детали 310 мм). Расстояние между центрами у этой модели максимальное - 3000 мм. Чтобы обеспечить необходимое усилие резания, станок оснащен асинхронным электродвигателем мощностью 11 кВт, предусмотрена централизованная автоматическая система смазки узлов и агрегатов. Автоматическая коробка подач предлагает оператору широкий выбор режимов, включая нарезку всех типов резьб. Литая станина GH-24120 ZHD DRO RFSиз выполнена из серого чугуна и решает сразу несколько задач. Она является надежным теплоотводом от режущего инструмента и способна гасить вибрации при обточке массивных деталей.  Направляющие станины подготавливаются по фирменной технологии JET (закалка, шлифовка, обработка антифрикционным составом). Как и все модели в данной серии, станок поставляется в максимальной комплектации и может быть запущен в работу в минимальные сроки.

Характеристики GH-24120 ZHD DRO RFS

Конус шпинделяø120 мм 1:20
Пиноль задней бабкиМК-6
Присоединение шпинделя D1-11
Диаметр обточки над станиной (с gap) (мм)630 (830)
Расстояние между центрами (мм)3000
Диаметр проходного отверстия шпинделя (мм)105
Диаметр обточки над суппортом (мм)370
Частота вращения шпинделя (об/мин)7.5 – 1000
Длина съёмного мостика gap310
Диапазон продольной подачи (мм/об)0.1 - 24.32
Диапазон поперечной подачи (мм/об)0.05 - 12.16
Диапазон метрической резьбы, (мм)1 – 240
Макс. размер резца (мм)32х32
Ход поперечного суппорта (мм)440
Ход продольного суппорта (мм)2650
Ход верхнего суппорта (мм)200
Ход пиноли задней бабки (мм)100
Расстояние между направляющими (мм)560
Ускоренное перемещение продольного суппорта (RFS) (м/мин)4000
Ускоренное перемещение поперечного суппорта(м/мин)2000
Дюймовая резьба, 26 (TPI)14” – 1”
Питчевая резьба, 24 (DP)28 – 1
Модульная резьба, 53 (MP)0.5 – 120
Рабочий диаметр подвижного люнета (мм)25 – 130
Рабочий диаметр неподвижного люнета (мм)20 – 170
Мощность главного двигателя (кВт)11
Мощность насоса СОЖ (кВт)0,09
Габаритные размеры (ДхШхВ) (мм)5275x1393x1537
Габаритные размеры в упаковке (ДхШхВ) (мм)5300x1600x1800
Масса (кг)3800

Фотографии GH-24120 ZHD DRO RFS

GH-24120 ZHD DRO RFS
GH-24120 ZHD DRO RFS
GH-24120 ZHD DRO RFS
GH-24120 ZHD DRO RFS
GH-24120 ZHD DRO RFS
