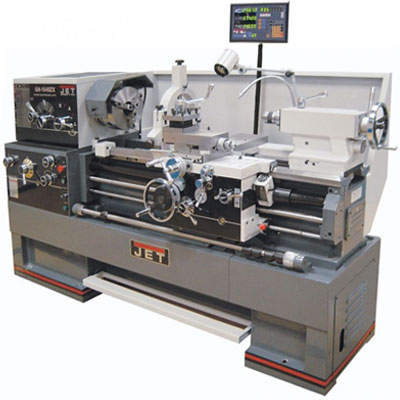

токарно-винторезный станок серии JET GH-1860ZX DRO RFS

Производитель: JET Артикул: 50000751T
Цена 1470000 RUB
gh-1860zx dro rfs Токарно-винторезный станок серии
Цена gh-1860zx dro rfs: 1 500 000 1 470 000
Добавить в корзину
Запросить Коммерческое Предложение
серия ZX


Особенности GH-1860ZX DRO RFS

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины
  • Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
  • Коробка передач позволяет нарезать резьбу без замены шестерен
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Толчковый режим работы шпинделя
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Пятипозиционный управляющий вал с кулачками
  • Ускоренное продольное перемещение суппорта (RFS)
  • Современный аналог 1К62

Комплект поставки GH-1860ZX DRO RFS

  • 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба Ø300 мм
  • Планшайба Ø400 мм
  • 4-х позиционный резцедержатель с фиксатором
  • Вращающийся упорный центр МК-5
  • Невращающийся упорный центр МК-5
  • Переходная втулка МК-7 / МК-5
  • Подвижный и неподвижный люнеты
  • Ускоренное перемещение продольного суппорта
  • Поддон для сбора стружки
  • Задняя защитная стенка
  • Защитный экран патрона с концевым выключателем
  • Защита резцедержателя
  • Защита ходового винта
  • Ножной тормоз шпинделя с концевым выключателем
  • УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
  • Система подвода СОЖ
  • Галогенная лампа местного освещения
  • Указатель резьбы
  • Ключ для 3-х кулачкового патрона
  • Ключ резцедержателя
  • Вал управления с регулируемыми кулачками (отключение продольной подачи)
  • Концевой упор продольного перемещения
  • Ящик с инструментом
  • Руководство по эксплуатации
  • Комплект виброопор

Скоростной высокоточный станок JET GH-1860 ZX DRO RFS предназначен для токарной обработки различных сортов стали, чугуна, алюминия, цветных металлов и сплавов, нарезания всех основных видов резьб. Он ориентирован на средние и крупные предприятия, ремонтные мастерские, где заказчики предъявляют особые требования к точности обработки, ее скорости и качеству. На данном станке можно обрабатывать заготовки до 460 мм над станиной, 280 мм над суппортом и до 698 мм при снятом мостике gap (с ограничением по длине 310 мм).

В этой модели расстояние между центрами увеличено до 1524 мм, для увеличения скорости работы с длинными заготовками предусмотрен режим быстрого перемещения суппорта. Станок комплектуется мощным асинхронным двигателем, позволяющим работать длительное время в условиях повышенных нагрузок. При этом биение шпинделя на превышает 9 микрон, а точность обработки составляет 0,01 мм. GH-1860 ZX DRO RFS оснащается устройством УЦИ, что существенно облегчает работу оператора, повышает скорость и точность обработки и снижает возможность появления брака.

Коробка подач станка полностью автоматическая, имеет 122 предустановленных продольных и поперечных режимов и позволяет нарезать практически все известные типы резьбы без перестановки шестерен. Скорость вращения шпинделя можно регулировать по 12 позициям, предусмотрена пониженная скорость 25 об/мин для нарезания резьбы плашкой. Также на GH-1860ZX DRO RFS установлена централизованная система подачи смазки. Станок поставляется в богатой комплектации.

Скачать документацию на Токарно-винторезный станок серии GH-1860ZX DRO RFS

Характеристики GH-1860ZX DRO RFS

Конус шпинделяМК-7
Пиноль задней бабкиМК-5
Диапазон поперечной подачи, мм/об0,02-1,25
Количество поперечных подач, шт36
Дюймовая резьба, TPI1-5/8 - 72
Напряжение, В400
Диаметр обточки над станиной, мм460
Диаметр обточки над поперечным суппортом, мм280
Расстояние между центрами, мм1524
Частота вращения шпинделя, об/мин25 - 1800
Количество скоростей шпинделя, шт12
Присоединение шпинделя D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм80
Диапазон продольной подачи, мм/об 0,04-2,5
Количество продольных подач, шт46
Диапазон метрической резьбы, мм0,5 - 20
Количество метрических резьб, шт24
Количество дюймовых резьб, шт61
Макс. размер резца, мм25 x 25
Ход поперечного суппорта, мм228
Ход верхнего суппорта, мм130
Ход пиноли задней бабки, мм125
Расстояние между направляющими, мм340
Мощность двигателя, кВт5,6
Длина, мм2960
Ширина, мм1016
Высота, мм1241
Масса, кг2628
Длина в упаковке, см296
Ширина в упаковке, см113
Высота в упаковке, см168
Масса в упаковке, кг2716
Диаметр обточки над съемным мостиком, gap, мм698
Диапазон подвижного люнета, мм15 - 90
Диапазон неподвижного люнета, мм12 - 178
Диаметр пиноли, мм75
Количество модульных резьб, шт20
Диапазон питчевой резьба, DP3-1/4 - 96
Количество питчевых резьб, шт45
Шаг ходового винта, мм6
Объем бака СОЖ, л18
Мощность насоса СОЖ, кВт0,09
Длина съёмного мостика, мм310
Модульная резьба, MP0,25 - 10
Ускоренное перемещение продольного суппорта, м/мин5
Ускоренное перемещение поперечного суппорта, м/миннет
