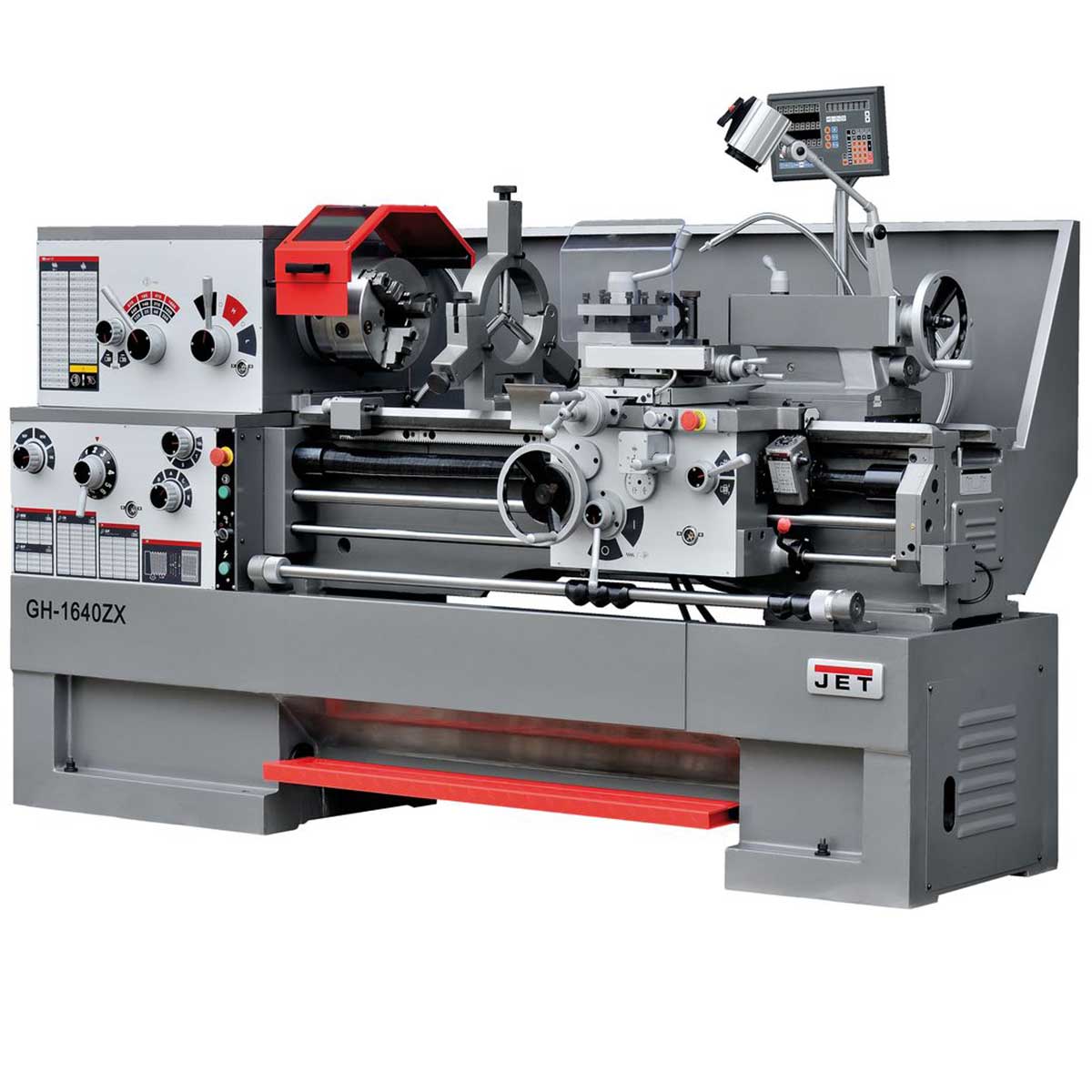

Токарно-винторезный станок GH-1640ZX DRO


Артикул: 50000730T
gh-1640zx dro Токарно-винторезный станок
Цена gh-1640zx dro: руб
серия ZX

Особенности GH-1640ZX DRO

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины
  • Съемный мостик станины, gap
  • Коробка передач позволяет нарезать резьбу без замены шестерен
  • Автоматическая подача продольного и поперечного суппорта
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Толчковый режим работы шпинделя
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Пятипозиционный управляющий вал с кулачками

Комплект поставки GH-1640ZX DRO

  • 3-х кулачковый патрон ¶¶¶250 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба ¶¶¶300 мм
  • Планшайба ¶¶¶300 мм
  • 4-х позиционный резцедержатель с фиксатором
  • Вращающийся упорный центр МК-4
  • Переходная втулка МК-7 / МК-5
  • Подвижный и неподвижный люнеты
  • Поддон для сбора стружки
  • Задняя защитная стенка
  • Защитный экран патрона с концевым выключателем
  • Ножной тормоз шпинделя с концевым выключателем
  • УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм погрешность a 1 знак
  • Система подвода СОЖ
  • Галогенная лампа местного освещения
  • Лимб для нарезания резьбы
  • Вал управления с регулируемыми кулачками (отключение продольной подачи)
  • Концевой упор продольного перемещения
  • Регулируемые опоры станины

Токарно-винторезный станок JET GH-1640 ZX DRO c УЦИ предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.

Скачать документацию на Токарно-винторезный станок GH-1640ZX DRO

Характеристики GH-1640ZX DRO

Расстояние между центрами (мм)1015
Диаметр обточки над станиной (с gap) (мм)406 (657)
Диаметр обточки над суппортом (мм)254
Частота вращения шпинделя (об/мин)25 - 1800
Длина съёмного мостика gap310
Конус шпинделяМK-7 (МK-5)
Присоединение шпинделяD1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя (мм)80
Макс. размер резца (мм)25 х 25
Ход поперечного суппорта (мм)228
Ход верхнего суппорта (мм)130
Пиноль задней бабкиМК-4
Ход пиноли задней бабки (мм)124
Расстояние между направляющими (мм)340
Продольная подача, 122 (мм/об)0,038 - 2,3
Поперечная подача, 122 (мм/об)0,015 - 0,9
Метрическая резьба, 24 (мм)0,5 - 20
Дюймовая резьба, 61 ( TPI)72 - 1 5/8
Питчевая резьба, 45 (DP)96 - 3 1/4
Модульная резьба, 20 (MP)0,25 - 10
Рабочий диаметр подвижного люнета (мм)15 - 90
Рабочий диаметр неподвижного люнета (мм)12 - 178
Напряжение ( В)380
Выходная мощность кВт5,6
Потребляемая мощность кВт8,8
Артикул50000730T
Габаритные размеры (ДхШхВ) (мм)2462 х 1016 х 1220
Масса (кг)2120
Модель gh-1640zx dro
Артикул 50000730T
Бренд Jet
Страна производстваТайвань
