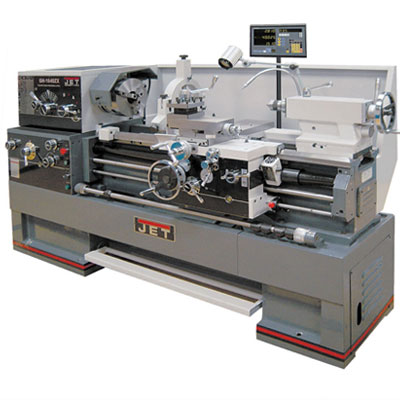

токарно-винторезный станок JET GH-1640ZK DRO

Производитель: JET Артикул: 321850T
gh-1640zk dro Токарно-винторезный станок
не выпускается! подберём аналог
Запросить Коммерческое Предложение


Особенности GH-1640ZK DRO


  • Универсальная коробка подач позволяет нарезать метрические, дюймовые, модульные и питчевые резьбы без смены шестерен
  • Шестерни шпинделя из хром-молибдена, закалены,отшлифованы и шевингованы
  • Съемный мостик станины (gap) позволяет обрабатывать детали диаметром 590 мм
  • Цельнолитая станина из чугуна для уменьшения вибрации позволяет работать с нагрузкой
  • Направляющие выполнены из высококачественного износостойкого чугуна, закалены и отшлифованы
  • Привлекательные хромированные рукоятки управления, удобное исполнение нониусов и маховиков
  • Отшлифованный шпиндель установлен в высокоточных подшипниках

Комплект поставки GH-1640ZK DRO


  • 3-х кулачковый патрон 200 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба 250 мм
  • Планшайба 300 мм
  • 4-х позиционный резцедержатель с фиксатором
  • Центр вращающийся МК4
  • Переходная втулка МК6/МК4
  • Центр невращающийся МК
  • Подвижный и неподвижный люнеты
  • Поддон для сбора стружки
  • Ножной тормоз шпинделя
  • Система подвода СОЖ
  • Лампа местного освещения
  • Указатель резьбы
  • Регулируемые опоры
  • Упор продольного перемещения
  • Защитный экран патрона с концевым выключателем


Является универсальным  оборудованием для токарных работ по металлу.  Станина цельнолитая из серого чугуна, что обеспечивает нужную жесткость. Закаленные направляющие станины гладко отполированы, отшлифованы. Поддон для сбора отработанного шлака. Привод шпинделя все время работает в масляной ванне, что обеспечит сохранность узлов и увеличит срок эксплуатации станка. Низкий уровень шума достигается благодаря отшлифованным и закаленным шестерням в передней бабке. Используется толчковый механизм работы шпинделя. Зазоры направляющих регулируются на станке с помощью клиновых планок. Зажимной патрон с концевым датчиком можно закрыть защитным экраном, выполненным из прозрачного пластика, тем самым обеспечивая безопасность оператора. Предусмотрен указатель нарезки резьб. Есть устройство цифровой индикации по трем осям. Предусмотрена автоматическая подача суппортов. Хотя габариты танка относительно небольшие, он способен работать с крупногабаритными заготовками. Рабочая зона имеет подсветку благодаря галогеновому светильнику. Предусмотрена система подвода СОЖ что обеспечит исключение перегрева поверхности заготовки и самого режущего инструмента. Мостик станины съемный.

Скачать документацию на Токарно-винторезный станок GH-1640ZK DRO

Характеристики GH-1640ZK DRO

Расстояние между центрами (мм)1000
Диаметр обточки над станиной (с gap) (мм)400 (590)
Диаметр обточки над суппортом (мм)250
Частота вращения шпинделя (об/мин)42-1800
Длина съёмного мостика gap270
Конус шпинделяМK-6
Присоединение шпинделяD1-6
Диаметр проходного отверстия шпинделя (мм)51
Шаг винта (мм)6
Макс. размер резца (мм)25 х 25
Ход поперечного суппорта (мм)228
Ход продольного суппорта (мм)915
Пиноль задней бабкиМK-4
Ход пиноли задней бабки (мм)150
Объём бака СОЖ (л)18
Расстояние между направляющими (мм)310
Продольная подача, 122 (мм/об)0,04 - 2,46
Поперечная подача, 122 (мм/об)0,03 - 0,93
Ход дополнительного суппорта (мм)130
Метрическая резьба, 24 (мм)0,5 - 20
Дюймовая резьба, 61 ( TPI)1-5/8-72
Питчевая резьба, 45 (DP)3 1/4 - 96
Модульная резьба, 20 (MP)0,25 - 10
Рабочий диаметр подвижного люнета (мм)12 - 80
Рабочий диаметр неподвижного люнета (мм)10 - 100
Напряжение ( В)380
Выходная мощность кВт3,75
Потребляемая мощность кВт5,6
Мощность насоса СОЖ (кВт)0,09
Артикул с УЦИ321850T
Габаритные размеры (ДхШхВ) (мм)2310 х 1070 х 1245
Масса (кг)1648

Токарные станки Jet

Модель Расстояние между центрами (мм)Диаметр обточки над станиной (с gap) (мм)Диаметр обточки над суппортом (мм) Цена р.
BD-3 BD-3 1501009044100
BD-6 BD-6 200180110
BD-7 BD-7 35018011068600
BD-X7 BD-X7 37018011088200
BD-7VS BD-7VS 30018011072520
BD-8A BD-8A 450210135176400
BD-8A DRO
НОВИНКА
BD-8A DRO 450210135205800
BD-8VS BD-8VS 40021013592120
BD-9G BD-9G 400140200
BD-10DMA BD-10DMA 555250140215600
BD-10VS BD-10VS 500250140156800
BD-11G BD-11G 700280170205800
BD-11G (C) BD-11G (C) 700280170
BD-11GDMA BD-11GDMA 700170280294000
BD-12VS BD-12VS 750300170
BD-12G BD-12G 750300170294000
BD-920W BD-920W 500220135
GHB-1330A GHB-1330A 760330197490000
GHB-1330A DRO GHB-1330A DRO 760330197568400
GHB-1340A GHB-1340A 1015330 (476)197514500
GHB-1340A DRO GHB-1340A DRO 1015356216607600
RML-1440 RML-1440 1000360 (533)214
RML-1440V RML-1440V 1000360 (533)214
RML-1460 RML-1460 1500360 (533)214
RML-1460V RML-1460V 1500360 (533)214
GH-1440K GH-1440K 1000356 (508)210735000
GH-1440ZX GH-1440ZX 1000360 (600)2001176000
GH-1440ZX DRO GH-1440ZX DRO 1000360 (600)2001274000
GH-1640ZX DRO GH-1640ZX DRO 1015406 (657)2541362200
GH-1660 ZX DRO GH-1660 ZX DRO 1524(657)4062541435700
GH-1840ZX DRO GH-1840ZX DRO 1015460 (698)2801421000
GH-1860ZX DRO RFS GH-1860ZX DRO RFS 1524460 (968)2801470000
GH-1880ZX DRO RFS GH-1880ZX DRO RFS 2032460 (398)2801568000
GH-2040ZH DRO GH-2040ZH DRO 1015500 (720)3101568000
GH-2060ZH DRO GH-2060ZH DRO 1525500 (720)3101617000
GH-2080ZH DRO GH-2080ZH DRO 20305003101764000
GH-20120ZH DRO GH-20120ZH DRO 30505003102156000
GH-2640ZH DRO GH-2640ZH DRO 10158704201764000
GH-2660ZH DRO GH-2660ZH DRO 15258704201813000
GH-50200 ZHP DRO RFS GH-50200 ZHP DRO RFS 50001250865
GH-40200 ZHP DRO RFS GH-40200 ZHP DRO RFS 500010006006750000
GH-64200 ZHH DRO RFS GH-64200 ZHH DRO RFS 5000160012609375000
GH-2680ZH DRO GH-2680ZH DRO 20308704202058000
GH-26120ZH DRO GH-26120ZH DRO 30508704202254000
GH-2440 ZHD DRO RFS GH-2440 ZHD DRO RFS 1000630 (830)3702842000
GH-2480 ZHD DRO RFS GH-2480 ZHD DRO RFS 2000630 (830)3703430000
GH-24120 ZHD DRO RFS GH-24120 ZHD DRO RFS 3000630 (830)3703822000
GH-3140 ZHD GH-3140 ZHD 1000800 (1000)510
GH-3180 ZHD GH-3180 ZHD 2000800 (1000)5103234000
GH-3180 ZHD DRO GH-3180 ZHD DRO 2000800 (1000)5103601500
GH-31120 ZHD GH-31120 ZHD 3000800 (1000)5103895500
JTL-618DTC DRO JTL-618DTC DRO 4572801521960000
Модель gh-1640zk dro
Артикул 321850T
Бренд JET
Страна производства
Гарантия от производителя
снят с производства
На складе нет
Оплата 100% предоплата под заказ
Доставка в пределах городов Оренбург и Саратов - бесплатно
12р за 1 км, в населённые пункты Оренбургcкой и Саратовской областей
Транспортной компанией
Срок доставки в течении 1 недели
