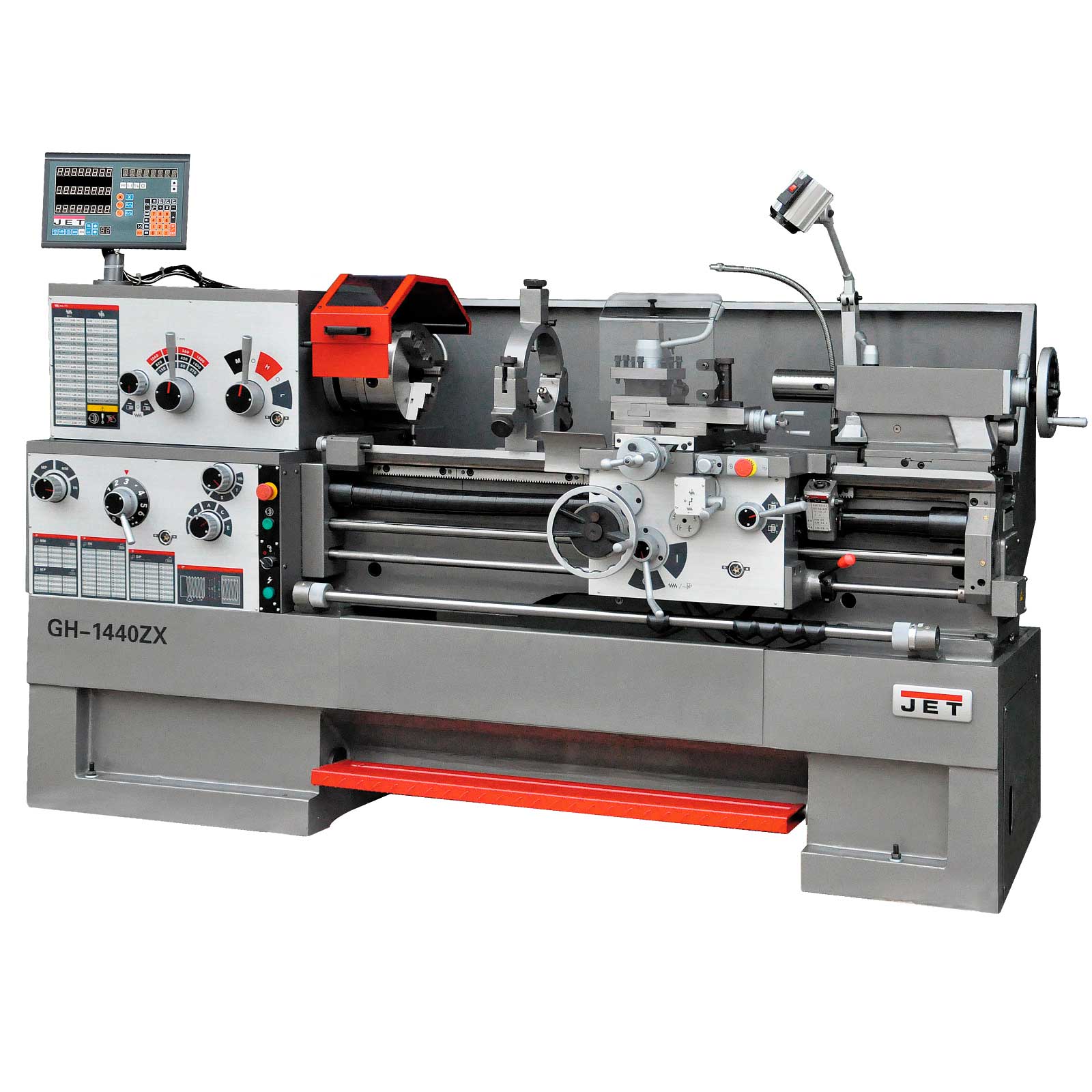

Универсальный токарный станок GH-1440ZX DRO


Артикул: 50000910T
gh-1440zx dro Универсальный токарный станок
УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак

Особенности GH-1440ZX DRO

  • Компактный размер с большой возможность обработки
  • Проходное отверстие в шпинделе 80 мм
  • Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
  • Чугунная станина с закаленными и отшлифованными направляющими
  • Возможность нарезания различных резьб в большом диапазоне
  • 2 года гарантии

Комплект поставки GH-1440ZX DRO

  • 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба Ø320 мм
  • Планшайба Ø300 мм
  • 4-х позиционный резцедержатель с фиксатором
  • Вращающийся упорный центр МК-4
  • Упорный центр МК-5
  • Переходная втулка МК-7/МК-5
  • Подвижный люнеты захват 12-90
  • Неподвижный люнеты захват 20-180
  • Поддон для сбора стружки
  • Задняя защитная стенка
  • Защитный экран патрона с концевым выключателем
  • Ножной тормоз шпинделя с концевым выключателем
  • УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
  • Система подвода СОЖ
  • Галогенная лампа местного освещения
  • Вал управления с регулируемыми кулачками (отключение продольной подачи)
  • Концевой упор продольного перемещения
  • Регулируемые опоры станины – 6 шт.



GH-1440ZX DRO - компактный токарно-винторезный станок, позволяющий обрабатывать заготовки увеличенных размеров, оснащенный Устройством цифровой индикации, о чем свидетельствует индекс DRO в его названии.



Станок найдет применение на производствах, автомобильных сервисах и мастерских, мастерских широкого профиля, конструкторских бюро и др. Он справится с заготовками диаметром до 360 мм при обработке над станиной и до 600 мм при снятии мостика gap, при этом длинна детали может составлять 305 мм. Диаметр обработки над поперечным суппортом составляет 200 мм. Расстояние между центрами оптимально подобрано для данной модели и составляв 1000 мм, дополнительно предусмотрено проходное отверстие в шпинделе диаметром 80 мм. Станок оснащен мощным асинхронным двигателем 5,5 кВт напряжением питания 400 В, что позволяет работать длительное время при повышенных нагрузках. Предусмотрен толчковый режим пуска для облегчения переключения режимов работы. Коробка подач GH-1440ZX DRO DRO имеет множество предустановок, за счет которых оператору не составит труда выбрать необходимый режим работы и нарезать все основные типы резьб.



Как и все токарное оборудование JET, станок установлен на массивную станину, которая служит гасителем вибраций и надежным теплоотводом из рабочей зоны. Она отлита из серого чугуна, направляющие дополнительно закаливаются и особым образом шлифуются. Дополнительная подготовка направляющих позволяет повысить точность обработки и увеличивает ресурс работы станка.



Производитель комплектует GH-1440ZX DRO всем необходимым, чтобы заказчик в сжатые сроки смог провести его пусконаладку и быстро запустить станок в работу. С этой целью вместе со станком поставляются: 3-х кулачковый патрон, планшайбы, подвижный и неподвижный люнеты, УЦИ по трем осям с ценой деления 0,005 мм, система подачи СОЖ, лампа освещения рабочей зоны, поддон для стружки, задняя стенка, ножной тормоз шпинделя, регулируемые опоры станины и многое другое. Гарантия на GH-1440ZX DRO составляет 2 года.

Характеристики GH-1440ZX DRO

Диаметр обточки над станиной (с gap) (мм)360 (600)
Диаметр обточки над суппортом (мм)200
Расстояние между центрами (мм)1000
Длина съёмного мостика gap305
Конус шпинделяМК-7 (МК-5)
Диаметр проходного отверстия шпинделя (мм)80
Диапазон продольной подачи (мм/об)0.04 - 2.46
Макс. размер резца (мм)25 х 25
Ход поперечного суппорта (мм)228
Ход продольного суппорта (мм)780
Ход верхнего суппорта (мм)130
Пиноль задней бабкиМK-4
Ход пиноли задней бабки (мм)150
Частота вращения шпинделя, 12 (об/мин)42-1800
Присоединение шпинделяD1-8 CamLock (DIN 55029)
Поперечная подача (мм/об)0.03 – 1.23
Метрическая резьба, 24 (мм)0,5 - 20
Дюймовая резьба, 61 ( TPI)1-5/8 – 72
Питчевая резьба, 45 (DP)3-1/4 – 96
Модульная резьба, 20 (MP)0.25 – 10
Мощность главного двигателя (кВт)5,5
Габаритные размеры (ДхШхВ) (мм)2320 х 1050 х 1310
Масса (кг)2130
