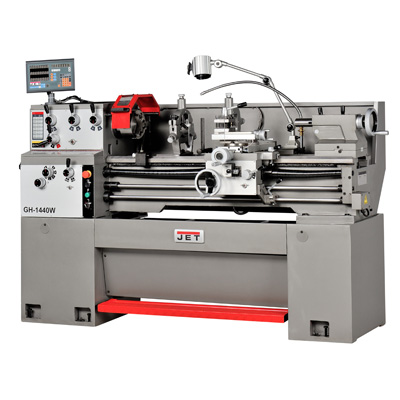

Токарно-винторезный станок Jet GH-1440W3 DRO


Артикул: 50000720T
gh-1440w3 dro Токарно-винторезный станок Jet
не выпускается! подберём аналог
Модификация GH-1440W3 DRO с УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак

Особенности GH-1440W3 DRO

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
  • Закаленные и отшлифованные направляющие станины токарно-винторезного станка Jet GH-1440W3 DRO из серого чугуна
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Автоматическая подача продольного и поперечного суппорта
  • Предохранительная муфта ходового винта станка Jet GH-1440W3 DRO
  • Толчковый режим работы шпинделя

Комплект поставки GH-1440W3 DRO

  • 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба Ø200 мм
  • Планшайба Ø300 мм
  • 4-х-позиционный резцедержатель с фиксатором
  • Подвижный и неподвижный люнеты для токарно-винторезного станка Jet GH-1440W3 DRO
  • Поддон для сбора стружки
  • Ножной тормоз шпинделя
  • Система подвода СОЖ
  • Лампа местного освещения
  • Указатель резьбы
  • Регулируемые опоры
  • Упор продольного перемещения
  • Защитный экран патрона с концевым выключателем
  • 2 невращающихся центра МК-3
  • Переходник МК-5/МК-3
  • Набор сменных шестерён токарно-винторезного станка Jet GH-1440W3 DRO
  • Съемный мостик направляющих, gap
  • УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак

Скачать документацию на Токарно-винторезный станок Jet GH-1440W3 DRO

Характеристики GH-1440W3 DRO

Расстояние между центрами (мм)1015
Диаметр обточки над станиной (с gap) (мм)356 (508)
Диаметр обточки над суппортом (мм)216
Частота вращения шпинделя (об/мин)40-1800
Конус шпинделяМК-5
Присоединение шпинделяD1-4 (DIN 55029)
Диаметр проходного отверстия шпинделя (мм)40
Диапазон продольной подачи (мм/об)0,04 - 0,6
Диапазон поперечной подачи (мм/об)0,07 - 0,345
Макс. размер резца (мм)16 х 16
Ход поперечного суппорта (мм)162
Ход продольного суппорта (мм)990
Ход верхнего суппорта (мм)89
Пиноль задней бабкиМK-3
Ход пиноли задней бабки (мм)120
Расстояние между направляющими (мм)267
Метрическая резьба, 22 (мм)0,4 - 7,0
Дюймовая резьба, 28 (TPI)4 - 56
Рабочий диаметр подвижного люнета (мм)70
Ширина направляющих поперечного суппорта (мм)95
Выходная мощность кВт2,2 / S1 100%
Потребляемая мощность кВт4,25 / S6 40%
Габаритные размеры (ДхШхВ) (мм)1873 х 750 х 1200
Масса (кг)1005

GH-1440W3 DRO

GH-1440W3 DRO
Модель gh-1440w3 dro
Артикул 50000720T
Бренд Jet
Страна производстваТайвань
Гарантия от производителя
снят с производства
