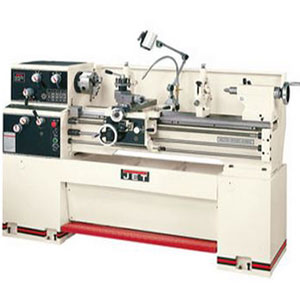

Токарно-винторезный станок Jet GH-1440W3


Артикул: 321840T
gh-1440w3 Токарно-винторезный станок Jet
Цена gh-1440w3: 630 000 руб

Особенности GH-1440W3

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
  • Закаленные и отшлифованные направляющие станины из серого чугуна
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Автоматическая подача продольного и поперечного суппорта
  • Предохранительная муфта ходового винта
  • Толчковый режим работы шпинделя

Комплект поставки GH-1440W3

  • 3-х кулачковый патрон 160 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба 200 мм
  • Планшайба 300 мм
  • 4-х-позиционный резцедержатель с фиксатором
  • Подвижный и неподвижный люнеты
  • Поддон для сбора стружки
  • Ножной тормоз шпинделя
  • Система подвода СОЖ
  • Лампа местного освещения
  • Указатель резьбы
  • Регулируемые опоры
  • Упор продольного перемещения
  • Защитный экран патрона с концевым выключателем
  • 2 невращающихся центра МК-3
  • Переходник МК-5/МК-3
  • Набор сменных шестерён
  • Съемный мостик направляющих, gap

Токарно-винторезный станок JET GH-1440W3  является профессиональным оборудованием высокого уровня. Станок применяется для высокоточной обработки изделий из металла и сплавов. Как и в предыдущих моделях в этой линейке, станок Jet GH-1440W3 имеет продольный и поперечный суппорты с системой автоматической подачи. Направляющие изготовлены из прочного материала, закалены специальным способом и отшлифованы.

Токарно-винторезный станок Jet GH-1440W3 оборудован коробкой передач, которая позволяет нарезать резьбу без смены шестерен. Сама коробка во время работы станка непрерывно смазывается маслом в специальной емкости, что продлевает срок службы этого важнейшего механизма. Точное выставление заготовки для обработки обеспечивает суппорт, оснащенный рукоятками автоподачи и резьбонарезания.

В целях обеспечения удобства использования  все ключевые органы управления токарно-винторезного станка Jet GH-1440W3 вынесены на переднюю панель. Для дополнительного удобства предусмотрена функция подсветки рабочей зоны с помощью специальной лампы на гибкой штанге.

Обточка конусов возможна благодаря задней бабке, регулируемой в поперечном направлении. Муфту ходового винта (подачи) также можно регулировать. Отличительной особенностью данной станка  Jet GH-1440W3 является возможность подключения устройства цифровой индикации (УЦИ) по трем осям.

Безопасность токарно-винторезного станка Jet GHB-1330A в работе обеспечивает прозрачный щиток, который защищает оператора от отскакивающей в процессе работы стружки. Очевидно, что производитель позаботился о том, чтобы все механизмы и элементы данного станка были продуманы до мелочей, отлажены и эффективно взаимодействовали в единой системе, делая работу мастера интуитивно понятной и максимально комфортной

Скачать документацию на Токарно-винторезный станок Jet GH-1440W3

Характеристики GH-1440W3

Диаметр обточки над станиной (с gap) (мм)356 (508)
Диаметр обточки над суппортом (мм)216
Расстояние между центрами (мм)1015
Частота вращения шпинделя, плавно (об/мин)40-1800
Конус шпинделяМК-5
Диаметр проходного отверстия шпинделя (мм)40
Диапазон продольной подачи (мм/об)0,04 - 0,6 (48)
Макс. размер резца (мм)16 х 16
Ход поперечного суппорта (мм)162
Ход продольного суппорта (мм)990
Ход верхнего суппорта (мм)89
Пиноль задней бабкиМK-3
Ход пиноли задней бабки (мм)120
Расстояние между направляющими (мм)267
Присоединение шпинделяD1-4 (DIN 55029)
Поперечная подача (мм/об)0,07 - 0,345 (48)
Метрическая резьба, 22 (мм)0,4 - 7,0
Дюймовая резьба, 28 ( TPI)4 - 56
Рабочий диаметр подвижного люнета (мм)70
Рабочий диаметр неподвижного люнета (мм)95
Напряжение ( В)380
Выходная мощность кВт2,2
Потребляемая мощность кВт4,25
Артикул321840T
Артикул с УЦИ50000720T
Габаритные размеры (ДхШхВ) (мм)1873 х 750 х 1200
Масса (кг)1005
