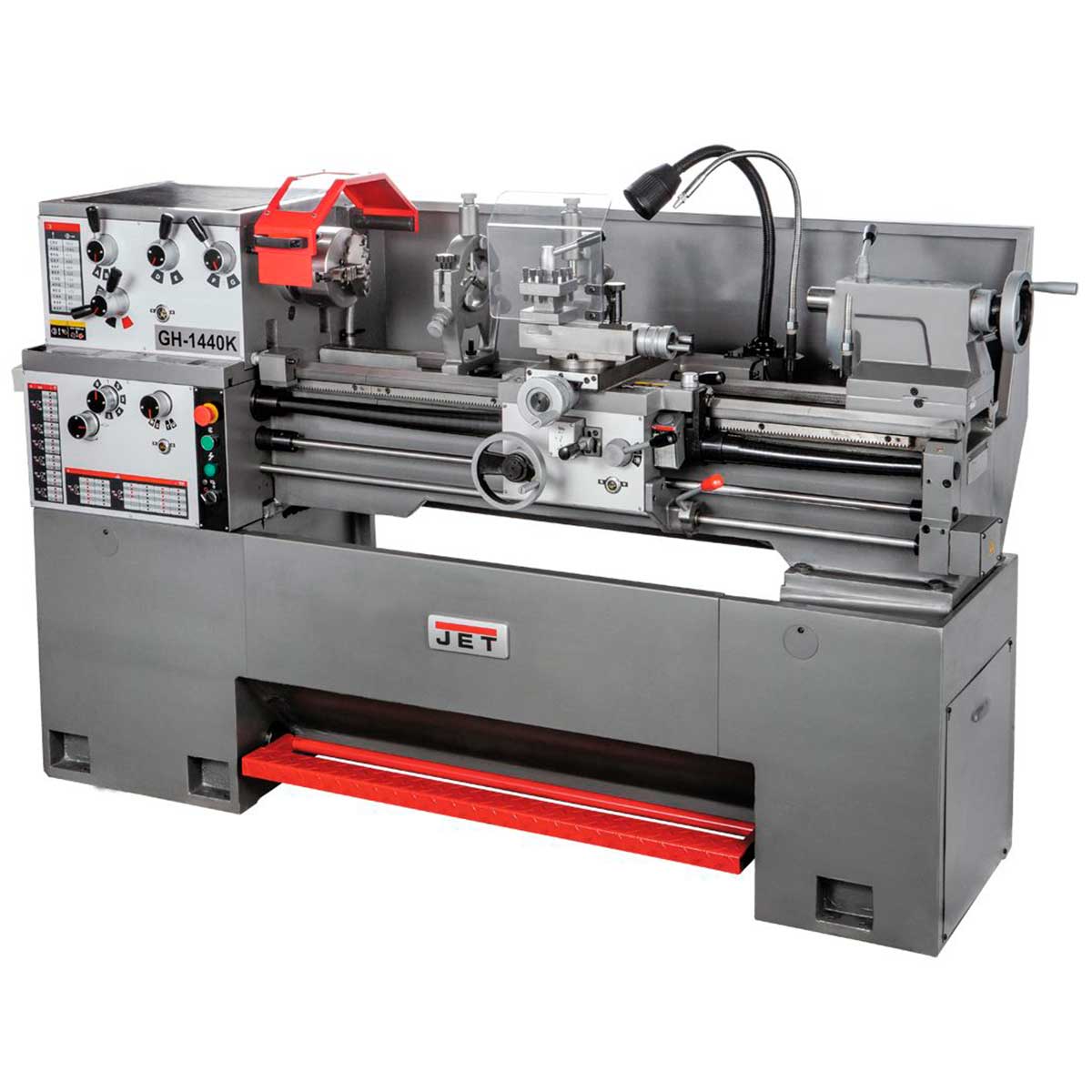

универсальный токарно-винторезный станок JET GH-1440K
- JET GH-1440K
- Универсальные токарные станки по металлу
- Покупателю
Особенности GH-1440K
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Цельнолитая чугунная подставка
- Облегченная конструкция
- Автоматическая продольная и поперечная подачи
- Устройство подачи СОЖ
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
Комплект поставки GH-1440K
- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø200 мм
- Планшайба Ø300 мм
- Подвижный и неподвижный люнеты
- 4-х-позиционный резцедержатель с фиксатором
- 2 не вращающихся центра МК-3
- Вращающийся упорный центр МК-3
- Устройство подачи СОЖ
- Переходная втулка с МК-5 на МК-3
- Набор сменных металлических шестерён
- Ножной тормоз шпинделя
- Защитный экран патрона с концевым выключателем
- Защитная задняя стенка
- Защита резцедержателя
- Защита ходового винта
- Лампа освещения рабочей зоны
- Указатель резьбы
- Концевой упор продольного перемещения
- Ящик с инструментом
- Руководство по эксплуатации
Многофункциональный универсальный токарно-винторезный станок JET GH-1440K на чугунном основании рассчитан на эксплуатацию промышленными предприятиями и крупными мастерскими, - там, где требуется особое качество и скорость обработки. Мощный асинхронный двигатель на 2,25 кВт способен обеспечивать работоспособность станка на протяжении всего рабочего дня. Станок полностью соответствует по ГОСТ 18097 классу точности «Н» - биение шпинделя не превышает 0,010 мм. На станке можно обтачивать детали диаметром до 356 мм над станиной, до 508 мм со снятым мостиком gap (длинна мостика 237 мм) и до 210 мм над суппортом.
Расстояние между центрами - 1000 мм. JET GH-1440К устанавливается на массивную станину из чугуна, ее направляющие закалены токами высокой частоты и отшлифованы. JET GH-1440K имеет 40 типов продольных и поперечных подач в автоматическом режиме, а также позволяет нарезать метрические и дюймовые резьбы. Обороты шпинделя можно выбирать из 12 предустановленных режимов в диапазоне то 40 до 1800 об/мин.
Фартук суппорта работает в масляной ванне, задняя бабка регулируется в поперечном направлении, что дает возможность обточки конических заготовок. Станок поставляется в максимальной комплектации. В нее входят система подача СОЖ, люнеты, планшайба, дополнительный 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки станка, набор инструмента и лампа освещения рабочей зоны.
Скачать документацию на Универсальный токарно-винторезный станок JET GH-1440K
Характеристики GH-1440K
Конус шпинделя | МК-5 |
Пиноль задней бабки | МК-3 |
Диапазон поперечной подачи, мм/об | 0,024-0,359 |
Количество поперечных подач, шт | 40 |
Дюймовая резьба, TPI | 4-112 |
Напряжение, В | 400 |
Диаметр обточки над станиной, мм | 356 |
Диаметр обточки над поперечным суппортом, мм | 210 |
Расстояние между центрами, мм | 1000 |
Частота вращения шпинделя, об/мин | 40 - 1800 |
Количество скоростей шпинделя, шт | 12 |
Присоединение шпинделя | D1-4 (DIN 55029) |
Диаметр проходного отверстия шпинделя, мм | 38 |
Диапазон продольной подачи, мм/об | 0,043-0,653 |
Количество продольных подач, шт | 40 |
Диапазон метрической резьбы, мм | 0,45-7,5 |
Количество метрических резьб, шт | 23 |
Количество дюймовых резьб, шт | 40 |
Макс. размер резца, мм | 16 x 16 |
Ход поперечного суппорта, мм | 160 |
Ход верхнего суппорта, мм | 90 |
Ход пиноли задней бабки, мм | 120 |
Расстояние между направляющими, мм | 260 |
Мощность двигателя, кВт | 2,25 |
Длина, мм | 1900 |
Ширина, мм | 710 |
Высота, мм | 1170 |
Масса, кг | 960 |
Длина в упаковке, см | 190 |
Ширина в упаковке, см | 760 |
Высота в упаковке, см | 140 |
Масса в упаковке, кг | 1210 |
Диаметр обточки над съемным мостиком, gap, мм | 508 |
Диапазон подвижного люнета, мм | 10 - 66 |
Диапазон неподвижного люнета, мм | 10 - 88 |
Диаметр пиноли, мм | 45 |
Шаг ходового винта, мм | 4 |
Объем бака СОЖ, л | 5 |
Мощность насоса СОЖ, кВт | 0,05 |
Длина съемного мостика | 237 |
