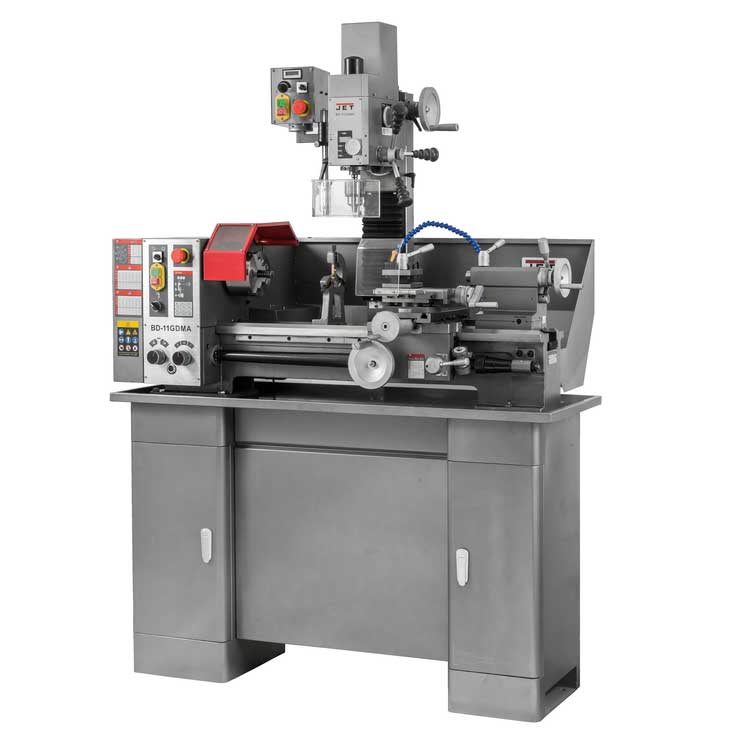

JET BD-11GDMA Универсальный токарный станок с фрезерной головой

Артикул 50000915MCD
Добавить к сравнению
МК-2
Конус шпинделя
МК-2
Пиноль задней бабки
230
Напряжение, В
280
Диаметр обточки над станиной, мм
JET BD-11GDMA Универсальный токарный станок с фрезерной головой
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA Универсальный токарный станок с фрезерной головой
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
JET BD-11GDMA
  • Особенности
  • Характеристики
  • Комплектация
  • Предназначен для мелкосерийного производства
  • Мощный асинхронный электродвигатель токарного шпинделя
  • Возможность установки тисков для фрезерных работ
  • Фрезерная голова оснащена устройством микроподачи с цифровой индикацией
  • Возможность нарезания левой резьбы
  • Возможность нарезания дюймовой и метрической резьб
  • Автоматическая подача при точении
  • На одной настройке гитары три режима автоматического точения или нарезания резьбы
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Подставка входит в стандартную комплектацию (поставляется раздельно от станка)
  • Чугунная станина закалена и отшлифована
  • Массивная конструкция станины из чугуна гарантирует работу без вибрации
  • Подача СОЖ и лампа местного освещения
  • Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
  • Аналог ТВ-9
Конус шпинделяМК-2
Пиноль задней бабкиМК-2
Напряжение, В230
Диаметр обточки над станиной, мм280
Диаметр обточки над поперечным суппортом, мм170
Расстояние между центрами, мм 700
Частота вращения шпинделя, об/мин150 - 2000
Количество скоростей шпинделя, шт6
Диаметр проходного отверстия шпинделя, мм26
Максимальнй размер резца, мм12 x 12
Ход поперечного суппорта, мм145
Ход пиноли задней бабки, мм80
Мощность двигателя, кВт1,1
Длина в упаковке, см137 / 81 (станок/подставка)
Ширина в упаковке, см75 / 69 (станок/подставка)
Высота в упаковке, см101 / 43 (станок/подставка)
Масса в упаковке, кг250 / 47 (станок/подставка)
Потребляемая мощность, кВт (S6 40%)1,5
Тип двигателяАсинхронный, 220В, 50 Гц
Диапазон продольной подачи, мм/об 0,07 - 0,4
Количество продольных подач, шт6
Диапазон метрической резьбы, мм0,2 - 4,0
Количество метрических резьб, шт21
Количество дюймовых резьб, шт21
Шаг ходового винта, ммTr 20x3
Ход верхнего суппорта, мм60
Расстояние между направляющими, мм180
Диапазон подвижного люнета, мм0-25
Диапазон неподвижного люнета, мм0-25
Максимальный диаметр сверления сталь, мм20
Максимальный диаметр сверления чугун, мм22
Максимальный диаметр концевой фрезы, мм20
Частота вращения вертикального шпинделя, об/мин50 - 2250
Количество скоростей вертикального шпинделя, шт2
ШомполМ12
Расстояние от вертикального шпинделя до стола, мм320
Расстояние от вертикального шпинделя до стойки, мм185
Размер стола по оси X и Y, мм150x270
Ход головы по оси Z, мм270
Ширина Т-образного паза стола, мм12
Расстояние между пазами стола, мм115
Количество Т-образных пазов стола, шт2
Объем бака СОЖ, л5
Мощность насоса СОЖ, кВт0,09
Дюймовая резьба8 - 56
РазноеФРЕЗЕРНАЯ ГОЛОВА
Напряжение питания220 В, 50 Гц
Сверлильный патрон1-13
Ход пиноли шпинделя, мм50
Диапазон поворота вертикальной головы (вправо/влево)±45°
Мощность вертикального двигателя, кВт0,6 (коллекторный)
  • Невращающийся центр МК-4
  • Невращающийся центр МК-2
  • Вращающийся центр МК-2
  • 3-x кулачковый патрон 125 мм с обратными кулачками
  • Сменные металлические шестерни
  • 4-х-позиционный резцедержатель с фиксатором
  • Защитный спиральный кожух ходового винта
  • Защитный экран резцедержателя
  • Защитный экран токарного патрона с концевым выключателем
  • Защитный экран сверлильного патрона с концевым выключателем
  • Защитная задняя стенка
  • Указатель резьбы
  • Подставка
  • Поддон для сбора стружки
  • Неподвижный люнет
  • Система подвода СОЖ
  • Сверлильный патрон 1-13 мм МК-2 с дорном В16
  • Масляный шприц
  • Ключ для 3-х кулачкового патрона
  • Ключ резцедержателя
  • Набор инструмента для обслуживания станка
  • Руководство по эксплуатации
.
