Комплект поставки BD-11G (C)
- Невращающийся центр МК-4
- Невращающийся центр МК-2
- 3-x кулачковый патрон 125 мм с обратными кулачками
- Сменные шестерни 45/50/60/60/65/70T
- Система подвода СОЖ для станка арт. 50000915MC
- Масляный шприц
- Ключ для 3-х кулачкового патрона
- Набор инструмента для обслуживания станка
- Руководство по эксплуатации
Скачать документацию на Настольный токарный станок BD-11G с СОЖ
Характеристики BD-11G (C)
| Расстояние между центрами (мм) | 700 |
| Диаметр обточки над станиной (с gap) (мм) | 280 |
| Диаметр обточки над суппортом (мм) | 170 |
| Частота вращения шпинделя (об/мин) | 150-2000 |
| Количество скоростей шпинделя (шт.) | 6 |
| Конус шпинделя | MK-4 |
| Диаметр проходного отверстия шпинделя (мм) | 26 |
| Диапазон продольной подачи (мм/об) | 0,07 - 0,4 |
| Количество продольных подач (шт) | 6 |
| Диапазон метрической резьбы, (мм) | 0,2 - 3,5 |
| Количество метрических резьб | 21 |
| Диапазон дюймовой резьбы, (TPI) | 8 - 56 |
| Количество дюймовых резьб | 21 |
| Шаг винта (мм) | Tr 20x3 |
| Макс. размер резца (мм) | 12x12 |
| Ход поперечного суппорта (мм) | 145 |
| Ход верхнего суппорта (мм) | 60 |
| Пиноль задней бабки | MK-2 |
| Ход пиноли задней бабки (мм) | 80 |
| Диаметр пиноли, мм | 30 |
| Диапазон подвижного люнета, мм | 0-25 |
| Диапазон неподвижного люнета, мм | 0-25 |
| Объём бака СОЖ (л) | 5 |
| Расстояние между направляющими (мм) | 180 |
| Напряжение ( В) | 230 |
| Потребляемая мощность кВт | 1.5 |
| Главный двигатель | Асинхронный |
| Мощность главного двигателя (кВт) | 1.1 |
| Мощность насоса СОЖ (кВт) | 0,09 |
| Габаритные размеры (ДхШхВ) (мм) | 1220 x 560 x 660 |
| Габаритные размеры в упаковке (ДхШхВ) (мм) | 1320 x 700 x 690 |
| Масса (кг) | 180 |
| Масса в упаковке (кг) | 210 |

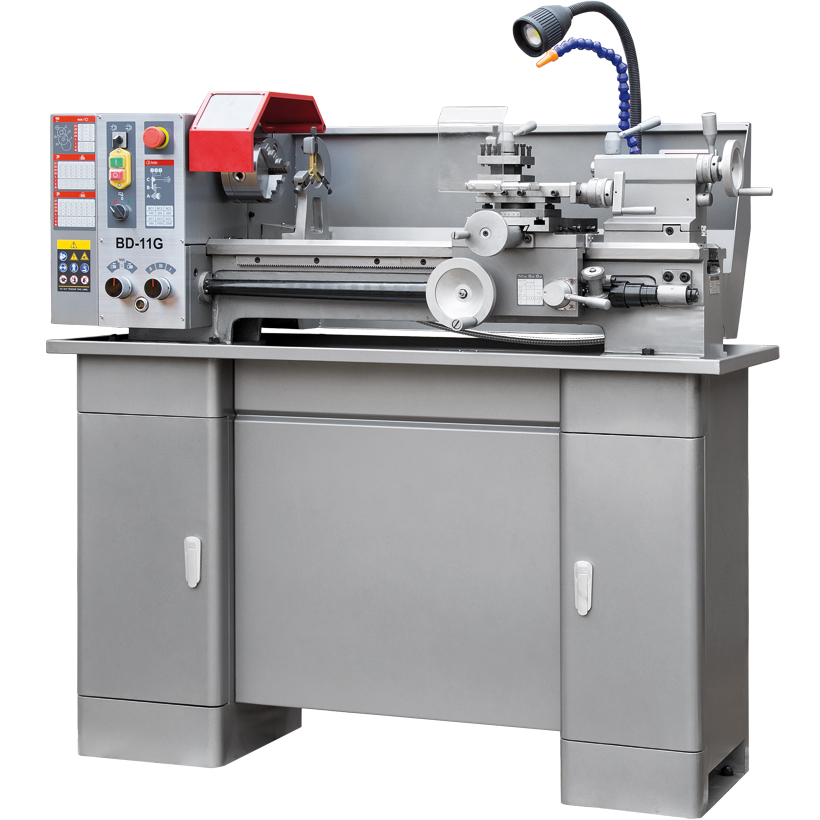

BD-11G (C)
⇐
⇒
⇐
⇒
⇐
⇒
⇐
⇒
⇐
⇒
⇐
⇒
