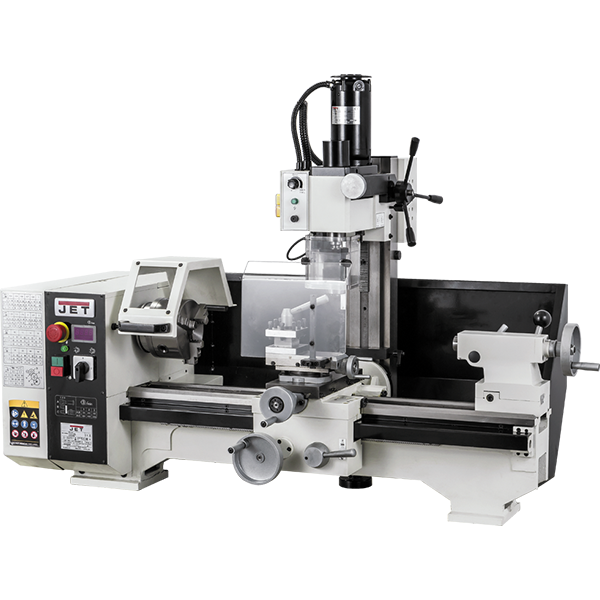

Настольный токарно-фрезерный станок JET BD-10DMA


Артикул: 50000960M
bd-10dma Настольный токарно-фрезерный станок JET
Цена bd-10dma: 190 000 руб

Комплект поставки BD-10DMA

  • Невращающийся центр МК-3
  • Невращающийся центр МК-2
  • 3-x кулачковый патрон 125 мм с обратными кулачками
  • Сменные шестерни 30/40/42/50/52/60/66/70/75/80T
  • Масляный шприц
  • Ключ для 3-х кулачкового патрона
  • Набор инструмента для обслуживания станка
  • Руководство по эксплуатации
  • Сверлильный патрон

Характеристики BD-10DMA

Расстояние между центрами (мм)555
Диаметр обточки над станиной (с gap) (мм)250
Диаметр обточки над суппортом (мм)140
Частота вращения шпинделя (об/мин)125-200
Количество скоростей шпинделя (шт.)6
Конус шпинделяMK-3
Диаметр проходного отверстия шпинделя (мм)20
Диапазон продольной подачи (мм/об)0,1 - 0,2
Количество продольных подач (шт)2
Диапазон метрической резьбы, (мм)0,4 - 3
Количество метрических резьб12
Диапазон дюймовой резьбы, (TPI)10 - 44
Количество дюймовых резьб8
Шаг винта (мм)2
Макс. размер резца (мм)10x10
Ход поперечного суппорта (мм)97
Ход верхнего суппорта (мм)74
Пиноль задней бабкиMK2
Ход пиноли задней бабки (мм)50
Диаметр пиноли, мм33
Диапазон подвижного люнета, мм6-40
Диапазон неподвижного люнета, мм6-40
Расстояние между направляющими (мм)135

   ФРЕЗЕРНАЯ ГОЛОВА
Максимальный диаметр сверления сталь, мм13
Максимальный диаметр сверления чугун, мм15
Максимальный диаметр торцевой фрезы, мм30
Максимальный диаметр концевой фрезы, мм16
Сверлильный патрон, мм1-13
Частота вращения вертикального шпинделя, об/мин100-2500
Количество скоростей вертикального шпинделя, штплавно
ШомполM12
Конус вертикального шпинделяMK2
Диапазон поворота стойки (вправо/влево)±45°
Расстояние от вертикального шпинделя до стола, мм270
Расстояние от вертикального шпинделя до стойки, мм167
Размер стола по оси X и Y, мм460x145
Ход головы по оси Z, мм180
Ширина Т-образного паза стола, мм12
Расстояние между пазами стола, мм45
Количество Т-образных пазов стола, шт2

Напряжение ( В)230
Потребляемая мощность кВт0,7
Главный двигательАсинхронный
Мощность главного двигателя (кВт)0,55
Вертикальный двигательКоллекторный
Мощность вертикального двигателя (кВт)0,5
Артикул50000960M
Габаритные размеры (ДхШхВ) (мм)1100x600x860
Габаритные размеры в упаковке (ДхШхВ) (мм)1160x650x810
Масса (кг)181
Масса в упаковке (кг)211

BD-10DMA

BD-10DMA
BD-10DMA
BD-10DMA
BD-10DMA
BD-10DMA
BD-10DMA

BD-10DMA

BD-10DMA
BD-10DMA
BD-10DMA
BD-10DMA
BD-10DMA
BD-10DMA
Модель bd-10dma
Артикул 50000960M
Бренд Jet
Страна производстваТайвань
Гарантия от производителя
Цена 190 000 рублей
На складе нет
Оплата 100% предоплата под заказ
Доставка в пределах городов Оренбург и Саратов - бесплатно
12р за 1 км, в населённые пункты Оренбургcкой и Саратовской областей
Транспортной компанией
Срок доставки в течении 1 недели
