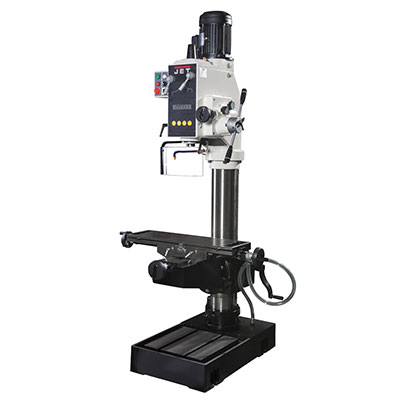

Вертикально-сверлильный станок с крестовым столом GHD-50PFCT
- Jet GHD-50PFCT
- все Сверлильные станки
- Покупателю
Особенности GHD-50PFCT
- Крестовый стол с ручной подачей по оси X и Y
- Шестерни погружены в масленую ванну
- Четыре автоматические подачи пиноли шпинделя
- Возможность выполнять фрезерные операции
Комплект поставки GHD-50PFCT
- Оправка сверлильного патрона B16/MK4
- Система подачи СОЖ
- Руководство по эксплуатации
Вертикально-сверлильный станок по металлу JET GHD-50PFCTCT с редуктором, погруженным в масло, способен выполнять сверлильные работы в условиях высокой загруженности станка.
Станок имеет крестовый стол с возможность перемещения по оси X и Y. Данная модификация позволить повысить точность сверления заготовки за один установ, а так же позволит на станке JET GHD-50PFCTCT выполнять простейшие фрезерные операции. Например, фрезерование плоскости, паза и т.д. Жесткая голова, регулировка стола по высоте, а также огромное расстояние от основания станка до шпинделя, в 1469 мм, обеспечит Вам огромный диапазон обрабатываемых деталей.
Вертикально-сверлильный станок JET GHD-50PFCTCT отлично впишется в Ваше производство, а гарантия на станок 2 года, будет приятным дополнением к тому, чтобы работать и не бояться о поломке станка.
Скачать документацию на Вертикально-сверлильный станок с крестовым столом GHD-50PFCT
Характеристики GHD-50PFCT
| Макс. диаметр сверления (мм) | 50 |
| Частота вращения шпинделя (об/мин) | 50-1510 |
| Расстояние шпиндель-стол (мм) | 713 |
| Макс. нарезаемая резьба (мм) | 33 |
| Макс. диаметр сверления с автоподачей (мм) | 32 |
| Число скоростей | 6 |
| Конус шпинделя | МК-4/ М16 |
| Расстояние шпиндель-основание (мм) | 1469 |
| Диаметр стойки (мм) | 180 |
| Размер стола (мм) | 820x240 |
| Т-образный паз стола (мм) | 17x25 |
| Макс. диаметр торцевой фрезы (мм) | 100 |
| Макс. диаметр концевой фрезы (мм) | 25 |
| Автоматическая подача пиноли ( мм/об) | 0,1/0,2/0,3/0,4 |
| Ход автоматической подачи пиноли (мм) | 200 |
| Расстояние шпиндель-стойка (мм) | 340 |
| Перемещение по оси Х (мм) | 460 |
| Перемещение по оси Y (мм) | 280 |
| Объем бака СОЖ | 8 |
| Насос СОЖ (кВт) | 0,1 |
| Напряжение (В) | 400 |
| Потребляемая мощность ( кВт ) | 4.5 |
| Габаритные размеры (ДхШхВ) (мм) | 1026x600x2324 |
| Артикул 400 В | 50000411T |
Фотографии узлов вертикально-сверлильного станка с крестовым столом GHD-50PFCT
Сверлильные станки Jet
| Фото | Модель | Макс. диаметр сверления (мм) | Частота вращения шпинделя (об/мин) | Расстояние шпиндель-стол (мм) | Цена pуб |
|---|---|---|---|---|---|
 |
JDP-20FT | 25 / 35 | 70 - 1650 | 1060 | 70 000 |
 |
JDP-13FM | 250 - 2500 | 760 | 29 900 | |
 |
JDP-8BM | 550 - 2650 | 245 | 13 500 | |
 |
JDP-10 | 16 | 210-2580 | 340 | 29 000 |
 |
JDP-15 | 22 | 210-2580 | 450 | 45 000 |
 |
JDP-10BM | 250 - 2500 | 416 | 22 000 | |
 |
JDP-17F | 25 | 160-3330 | 1060 | 57 000 |
 |
PROMAC 212 | 16 / 18 | 490 - 2510 | 445 | 33 000 |
 |
PROMAC 214AB | 26 / 28 | 15-2850 | 605 | 80 000 |
 |
IDP-15BV | 16 / 20 | 450 - 2000 | 470 | 52 000 |
 |
IDP-22 | 25 | 145-2530 | 665 | 130 000 |
 |
GHD-22 | 30 | 75-3150 | 910 | 245 000 |
 |
GHD-27 | 32 | 75-3150 | 950 | 190 000 |
 |
GHD-27PF | 32 | 75-3150 | 950 | 230 000 |
 |
GHD-25 | 25 / 30 | 125 - 2825 | 650 | 190 000 |
 |
GHD-30PFB | 30 | 125-3030 | 685 | 280 000 |
 |
GHD-35PFA | 35 | 125-3030 | 685 | 340 000 |
 |
GHD-46PF | 40 | 50–1250 | 690 | 360 000 |
 |
GHD-46PFCT | 40 | 55-1250 | 690 | 380 000 |
 |
GHD-50PF | 50 | 50–1510 | 713 | 580 000 |
 |
GHD-50PFCT | 50 | 50-1510 | 713 | 623 000 |
 |
GHD-55PFA | 50 | 52 - 2050 | 590 | 450 000 |
 |
IDTP-16 | 16 / 18 | 200-2250 | 255 | 85 000 |
 |
IDTP-22 | 32 / 34 | 200-2250 | 760 | 165 000 |
 |
KST-340 | 16 | 170–2300 | 430 | 150 000 |
 |
KST-560 | 30 / 32 | 110–1450 | 660 | 200 000 |
| Модель | ghd-50pfct |
| Артикул | 50000411T |
| Бренд | Jet |
| Страна производства | Тайвань |
| Гарантия | от производителя |
| Цена | 623 000 рублей |
| На складе | нет |
| Оплата | 100% предоплата под заказ |
| Доставка | в пределах городов Оренбург и Саратов - бесплатно |
| 12р за 1 км, в населённые пункты Оренбургcкой и Саратовской областей | |
| Транспортной компанией | |
| Срок доставки | в течении 1 недели |
