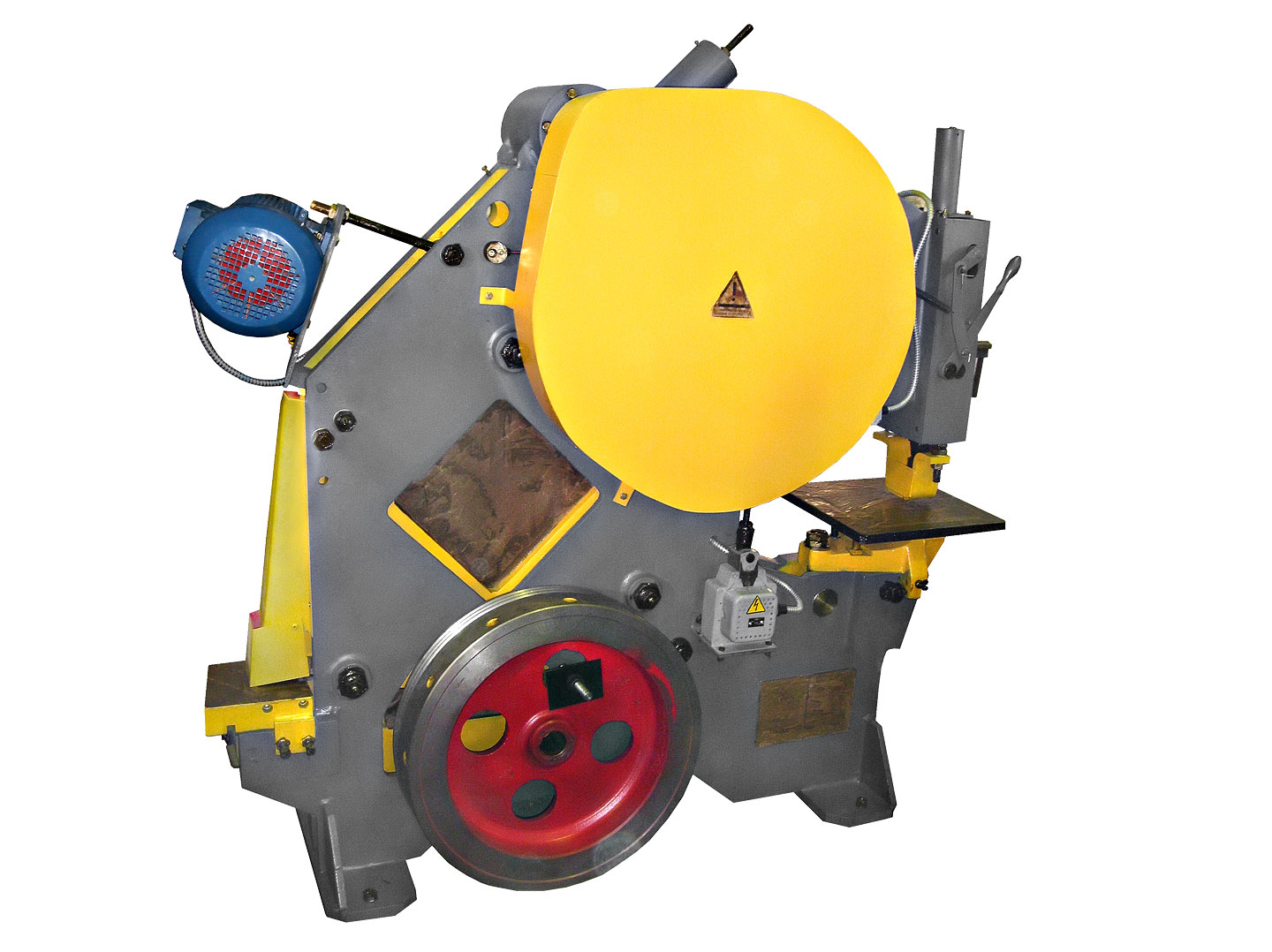

ПромСтройМаш НВ5222 Пресс-ножницы комбинированные
- Описание
- Характеристики
Пресс-ножницы комбинированные НВ5222 предназначены для отрезки полосового, сортового и фасонного проката, пробивки отверстий в листовом, полосовом и фасонном прокате, а также вырубки открытых пазов. Пресс-ножницы комбинированные могут найти применение на машиностроительных, ремонтных и других заводах. Эксплуатируются в климатических зонах с умеренным и холодным климатом исполнение УХЛ, сухим и влажным тропическим климатом - исполнение О, категория размещения 4 по ГОСТ 15150-69.
Устройство пресс-ножниц НВ5222
1 | Станина | НВ5222-11-001 |
15 | Привод | НВ5221-21-001 |
26 | Ползун сортовой секции | НВ5221-31-001 |
3 | Размещение электроаппаратов в шкафу | НВ5222-92А-001 |
10 | Ползун дыропробивной | НВ5222-32-001 |
25 | Управление сортовой секцией | НВ5222-41-001 |
7 | Управление дыропробивным прессом | НВ5222-42-001 |
23 | Прижим | НВ5221-45-001 |
9 | Механизм центрирования | НВ5221-47-001 |
20 | Прижим сортовой секции | НВ5221-51Б-001 |
5 | Электрооборудование | НВ5222-91А-001 |
28 | Инструмент листовой и зарубочный | НВ5221-62-001 |
6 | Стол дыропробивного пресса | НВ5223-69-001 |
14 | Ограждение | НВ5221-71А-001 |
31 | Лоток | НВ5221-69-001 |
16 | Нож-плита подвижная | НВ5221-63-001 |
17 | Нож-плита неподвижная | НВ5221-61-001 |
29 | Приспособление для пробивки пазов прямоугольной формы | НВ5222-53А-001 |
Расположение органов управления пресс-ножниц НВ5222
9 | Рукоятка механизма центрирования |
34 | Педаль включения дыропробивного пресса и включения листовых, кортовых ножниц и зарубочного устройства. |
12 | Кулачки управления электромагнитами |
11 | Кнопка ОБЩИЙ СТОП |
13 | Кнопка ОБЩИЙ СТОП |
4 | Вводной выключатель |
Комплект поставки НВ5222
- НВ5222 Пресс-ножницы в сборе
- Принадлежности:
- Шприц для смазки
- Маховик
- Ремни клиновые А-2500
- Ограждения
- Документация:
- В5222-00-001РЭ Руководство по эксплуатации НВ5222
- Поставляются по требованию заказчика за отдельную плату:
- НВ5222-64-001 Подвижные ножи для резки швеллера и двутавра
- НВ5222-63-001 Неподвижные ножи для резки швеллера и двутавра
- НВ5222-66-001 Инструмент для резки специального уголка
- НВ5222-65-001 Инструмент для резки специального уголка
- НВ5222-43-001 Упор задний
- Р-9 Рольганг
Схема кинематическая пресс-ножниц НВ5222
Привод пресс-ножниц осуществляется от электродвигателя через клиноременную передачу, маховик 2 и одноступенчатую зубчатую передачу 1, 4 к эксцентриковому валу 6. Зубчатая передача 1, 4 прямозубая, цилиндрическая. Движение на ползун 10 сортовой секции передается через балансир 7 и западающий камень.
Включение и выключение.
Исполнительные механизмы включаются и выключаются через систему рычагов, связанных с одной стороны с шатуном и западающим камнем, а с другой стороны – с электромагнитом 9. Вал-шестерня 1 (z1=14) имеет ширину обода 85мм., изготовлена из стали 40Х ГОСТ 4543 – 71 (твердость НВ 240…260), колесо 4 (z1=126) – ширина обода 80мм., изготовлено из стали 35Л (ГОСТ 977 - 88).
Станина пресс-ножниц НВ5222
Станина пресс-ножниц НВ5222 состоит из двух листов – переднего 3 толщиной 50мм. и заднего 7 толщиной 25мм., сваренных между собой с использованием проставок и ребер. В станине выполнены расточки для установки в них оси 2 качания балансира, оси 9 ползуна сортовой секции, бронзовых втулок 13, 14 под вал-шестерню. Кроме того, в стенках станины выполнены окна 5, в которые заводят и крепят при помощи упоров 4, 6 неподвижные инструментальные плиты. Регулировка зазора между ними осуществляется с помощью вкладышей 11, 12, в которые входит прокладка 10. Винтами в специальном гнезде крепится нож 8 для отрезки полосы и листа. Со стороны зева на станину приварена плита 1, на которой укрепляется ползун пресса для пробивки отверстий.
Ползун сортовой секции пресс-ножниц НВ5222
Ползун 9 связанный через западающий шатун 5 и подпятник 6 с эксцентриковым валом 3, качается на оси 1 между направляющими вкладышами, регулируемыми болтами. В исходное положение ползун возвращается и удерживается пружиной 2 с тягой 4.В средней части ползуна имеется вырез, в которой крепится подвижная ножевая плита, справа в нижней части – гнезда для крепления ножей для отрезки полосы и инструмента для пробивки пазов. Для уменьшения трения между эксцентриковым валом и вкладышем 12 установлены бронзовые вкладыши 10, 11
Ползун пресс-ножниц НВ5222 для прибивки отверстий.
Осуществляется операция пробивки. Возврат ползуна в исходное положение осуществляется балансиром через кулак 7 и пружину возврата 1. Механизм центрирования позволяет опускать ползун с пуансоном на намеченное место пробивки отверстия. Управляют механизмом включения ползуна педалью.
Ползун 3 пресса НВ5222 имеет прямоугольную форму и совершает возвратно-поступательное движение. Для получения нормального зазора между направляющими и ползуном используются чугунная планка и прокладки. В нижней части ползуна закреплен пуансон 4 в столе пресса – матрица. Камень 2, связанный через ось с электромагнитом, притягивается к балансиру 6. Балансир давит на камень и приводит в движение ползун.
Особенности работы пресса НВ5222 для пробивки отверстий
- Перед началом работы на прессе НВ5222 закрепите в соответствующих гнездах пуансон и матрицу. Затем, поворачивая рукоятку механизма центрирования, отпустите пуансон в матрицу и выставьте корпус матрицедержателя так, чтобы был выдержан равномерный зазор между матрицей и пуансоном. Зазор устанавливается в зависимости от толщины пробиваемого материала. После центрирования рукоятку верните в верхнее положение. После этого закрепите корпус матрицедержателя на станине и еще раз проверните зазор. В зависимости от толщины пробиваемого материала выставьте корпус съемника с зазором 1…2мм. от плоскости листа. Затяните гайки и контргайки. Установка корпуса съемника с перекосом недопустима.
- Для пробивки отверстий по кернениям используйте механизм центрирования. Опустите рукояткой пуансон и совместите кернение на заготовке с керном пуансона. Зафиксируйте заготовку и возвратите пуансон в исходное положение.
Особенности работы сортовой секции НВ5222
- Перед работой на сортовой секции НВ5222 проверьте крепление ножей к ножевым плитам, крепление Г-образных регулировочных прижимов. Зазор между ножами сортовой секции устанавливается в зависимости от толщины разрезаемого материала инее должен превышать 0,2…0,5мм. При замене ножевых плит снимите Г-образные прижимы инструмента и выньте ножевые плиты.
Внимание! Пресс-ножницы НВ5222 рассчитаны на обработку материалов с временным сопротивлением δ ≤ 500 Мпа (50 кгс/мм2). - Для реза фасонного проката установите в гнездо ползуна и станины соответствующий инструмент. Выставьте плиту упора на соответствующий угол (900 и 450) по делениям направляющей и закрепите ее. Поставьте упор и сменные прижимы. Введите в гнездо инструмента прокат и выставьте его по разметке. Рукояткой фиксатора автоприжима сортовой секции освободите прижимной кулак и поверните его до соприкосновения системы рычаг-прижим с обрабатываемым материалом. При ближайшем совпадении отверстия на кулачке с осью фиксатора зафиксируйте их. После этого начинайте рез. Не режьте полосу, имеющую на своей поверхности масляные пятна. Не допускается резка материала вершинами ножей. Регулируйте зазор между ножами прокладками под опорные поверхности. Для исключения поломки ножи должны перекрывать друг друга на 3…5мм. Зазор между ножами не должен превышать 1/30 толщины разрезаемого материала
Особенности работы зарубочного устройства пресс-ножниц НВ5222
При работе зарубочного устройства зазор между ножами устанавливается прокладками под опорные поверхности, зависит от толщины разрезаемого материала. Ножи зарубочного устройства должны плотно прилегать к опорным поверхностям, быть хорошо закрепленными и сухими. Крепление ножей зарубочного устройства показано Зазор между ножами зарубочного устройства не должен превышать 1/30 толщины разрезаемого материала. Для безопасности на пресс-ножницах установлены ограждения всех вращающихся деталей, ножей для отрезки полосы и зарубочного устройства дыропробивной зоны.
Внимание!
- Периодически проверяйте крепление ножевых плит и ножей на всех рабочих местах пресс-ножниц.
- Проверяйте состояние режущих кромок инструмента.
- Работать выкрошенными и затупившимися ножами не допускается.
- По окончании работы пресс-ножницы обесточьте.
Не допускается:
- пробивать отверстия в профилях и материалах размером больше, чем указано в технической характеристике при δ ≤ 500 Мпа (50 кгс/мм2);
- работать при снятых ограждениях;
- работать на сортовой секции без прижимов;
- производить наладку при включенном электродвигателе.
- Не работайте на пресс-ножницах при неисправной блокировке. При неисправностях электрооборудования выключайте цепь управления и вводной автоматический выключатель и вызывайте электрика.
- Ежегодно провидите испытания защитного заземления, изоляции электрооборудования и коммутационной проводки.
пресс ножницы комбинированные нв5222 видео работа вращение двигателя, виды работ на пресс-ножницах нв 5222 станок нв5222 пресс ножницы нв 5222. пресс ножницы комбинированный НВ5222 Б, купить пресс ножницы нв5222б\у в новосибирске запчасти к прес ножницам нв-5222 по украине нв5222 электрическая схема скачать бесплатно. пресс ножницы комбинированные mb 5222 b замена подпятника, элктросхема пресс-ножниц НВ5222Б ЭЛЕКТРИЧЕСКАЯ СХЕМА ПРЕСС НОЖНИЦ НВ5222 запчасти к станку Модель нв5222б. ножницы нв-522 руководство, tronex кусачки пресс НВ-522 устройство нв5222 пресс ножниц комбинированных. инструмент для порезки швеллера НВ5222,, Пресс-ножницы НВ 5222 характеристики ножи к прссножницам нв 5222 чертёж ножи для прессножниц нв5222. станок нв 5222 электросхема, Пресс НВ522 паспорт Оснастка для ножницы НВ5222 чертежи на ножи для станка нв522. где скачать бесплатно техническую документацию на станки нв5222, нв5222 скачать оснастку для нв5222 Пресс-ножницы НВ5222 (16х150 мм). прессножницы вн-5222 электросхема, ползун сортовый на нв5222б Пресс ножницы НВ 522 станок НВ5222 б/у купить. нв5222 куплю, прксс нож нв5222 электрическая схема пресс-ножниц НВ5222 пресс-ножницы нв 5222 фото. кусачки tronex 5222, НВ 5222 пробивка отверстий Пресс ножницы НВ5222 техническая литература по нв5222. 5222, ножницы нв5222 прессножницы нв522 электрическая схема размеры пуансона для пробивки отверстий на пресс ножницы нг5222. комбинированные ножницы нв5222 регулеровка ползуна, Техническая характеристика НВ5222 пресс-ножницы нв-522 фундамент станка НВ-5222. НВ5222 644, ножи для прессножниц нв5222 и их характеристики пресс ножницы комбинированные НВ5222 нв5222 цена. нв-5222, пресс-ножницы нв5222б характеристика камбинировонный ножници нв5222 ножницы комбинированные нв5222. электрическая схема пресс-ножниц комбинированных НВ5222, купить ножи для пресс-ножниц нв-5222 "НВ5222" скачать бесплатно ножницы НВ522. пресс-ножницы комбинированные нв5222схема электрическая, технические параметры НВ 5222 пресс-ножницы нв 522б технические характеристики купить ножи для комбинированных ножниц мод. нв 522. нв5222 характеристики, пресс ножницы НВ-5222 цена продам НВ 5222 характеристики НВ5222. нв5222 пресс цена, чертеж пуансона для пробивки отверстий нв5221 электрическая схема станка Пресс-ножницы комбинированные НВ5222Б пресс-ножницы нв5222. Оснастка для НВ5222, НВ5222 характеристика Куплю продам пресс-ножницы комбинированные НВ5222 нв5222.климат.условия для работы. схема регулировки ножей нг 5222, бесплатно скачать паспорт нв-5222 нв5222 паспорт комбинированные ножницы нв5222. ножницы универсальные нв5222 принцип работы, НВ522 Ножницы комбинированные НВ 5222 техническая характеристика продам ножи для пресс-ножниц нв-5222. нв5222б, пресс-ножницы электросхема нг5222 технические характеристикинв5222 пресс ножни sahinlermetal. пресс-ножницы комбинированные нв5221, Оснастка для пробивки отверстий на НВ 5222 нв522 характеристики тех характеристики прессножниц НВ5222. возможности станка НВ5222, комбинированные ножницы нв5222 y с229а правильно отрезной комбинированные пресс ножницы НВ5222 пуансон матрица для комбинированные ножницы нв5222.
Высота над уровнем пола, мм | 1950±40 |
Масса, кг | 2270±40 |
Расстояние от оси пуансона до станины, мм | 24 |
Напряжение цепи силовой, В | 380 |
Электродвигатель тип | АИР100S2 |
мощность, кВт | 4 |
частота вращения, мин | 2880 |
Длина мм | 1900±40 |
Ширина мм | 1650±30 |
толщина и ширина полоса | 16x150 |
диаметра круга | 30 |
уголок резка под углом 90 град | 125x125x12 |
диаметр пробивного отверстия при толщине 16мм., мм | 30 |
наибольшие размеры пробиваемых пазов прямоугольной формы, мм, толщина/длина/ширина | 10/70/65 |
Наибольший профиль (двутавра и швеллера) | №18 |
Наибольшие размеры обрабатываемого проката, мм: | 45 |
Номинальное усилие пресса, кН (тс) | 400(40) |
Частота ходов ползуна, мин-1 | 17 |
