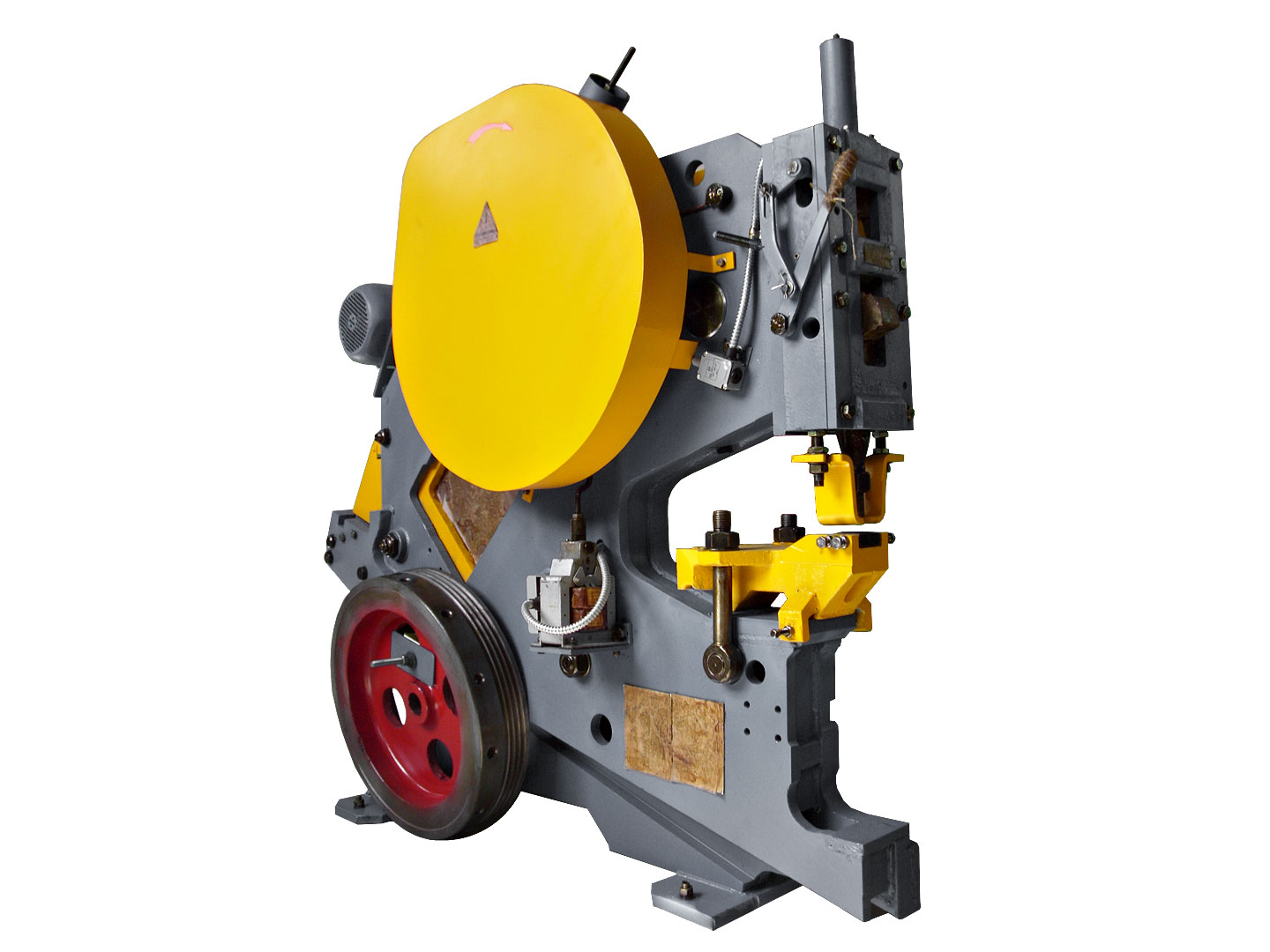

ПромСтройМаш НВ5221 Пресс-ножницы комбинированные
Пресс-ножницы комбинированные модели НВ5221. Вид сзади
Пресс-ножницы комбинированные модели НВ5221. Вид сбоку
Пресс-ножницы комбинированные модели НВ5221. Вид спереди
Пресс-ножницы комбинированные модели НВ5221. Вид сбоку
Пресс-ножницы комбинированные модели НВ5221. Вид сбоку
Пресс-ножницы комбинированные модели НВ5221. Общий вид
ПромСтройМаш НВ5221 Пресс-ножницы комбинированные
Пресс-ножницы комбинированные модели НВ5221. Вид сзади
Пресс-ножницы комбинированные модели НВ5221. Вид сбоку
Пресс-ножницы комбинированные модели НВ5221. Вид спереди
Пресс-ножницы комбинированные модели НВ5221. Вид сбоку
Пресс-ножницы комбинированные модели НВ5221. Вид сбоку
Пресс-ножницы комбинированные модели НВ5221. Общий вид
  • Описание
  • Особенности
  • Характеристики
  • Комплектация

Расположение составных частей пресс-ножниц НВ5221

Расположение составных частей пресс-ножниц НВ5221

Поз Наименование Обозначение
1 Станина НВ 5221-11-001
2 Привод НВ 5221-22А-001
12 Ползун НВ 5221-31-001
19 Дыропробивным пресс НВ 5221-35-001
17 Управление дыропробивным прессом НВ 5221-42В-001
14 Прижим листовых ножниц НВ 5221-45-001
20 Прижим сортовых ножниц НВ 5221-46-001
18 Механизм центрирования НВ 5221-47-001
6 Подвижная нож-плита НВ 5221-62-001 СБ
9 Неподвижная нож-плита НВ 5221-61-001 СБ
3 Ограждение НВ 5221-71-001
16 Педаль электрическая НВ 5221-99-001
15 Электрошкаф НВ 5221-95-001

 Примечания:

  1. ЦИАТИМ-203ГОСТ 8773-73,
  2. Масло индустриальное И40  ГОСТ 28799-88



Устройство и работа ножниц пресс-ножниц НВ5221

Расположение органов управления НВ5221

Расположение органов управления НВ5221

  1. Рукоятка механизма центрирования дыропробивного механизма
  2. Педаль включения дыропробивного пресса и включения листовых, кортовых ножниц и зарубочного устройства.

Кинематическая схема пресс-ножниц НВ5221

Движение от электродвигателя передается через ременную передачу, маховик и одноступенчатую зубчатую передачу к эксцентриковому валу. Зубчатая пара прямозубая, цилиндрическая. Ползуны приводятся в движение при помощи шатуна. Все вращающиеся части привода имеют ограждения.

Кинематическая схема пресс-ножниц НВ5221

  1. электродвигатель
  2. привод с маховиком
  3. ползун листовых, сортовых ножниц и зарубочного устройства
  4. ползун дыропробивного пресса
  5. вал

В приводе применены два роликоподшипника 7611 ГОСТЗЗЗ-71 класса точности Н. Вал-шестерня с z1— 14 имеет ширину обода 85мм и изготовлена из стали 40Х ГОСТ 4543-71, твердость НВ 240...260. Колесо с z2=126 имеет ширину обода 80мм и изготовлено из стали 35Л-1 ГОСТ 977-

Станина НВ5221

В станине пресс-ножниц НВ5221 смонтированы четыре механизма: листовая и сортовая секция, дыропробивной пресс и зарубочное устройство. Станина одностоечная сварена из основного листа толщиной 60мм, усиленного накладками, ребрами, и задней крышкой из листа толщиной 25мм. Между основным листом и задней крышкой помещаются ползун и балансир. Основной лист имеет два продольных паза для прохода листовой стали при операциях обрезки кромок и разрезки.

Ползун сортолистовой секции и зарубочного устройства.

Ползун НВ5221, связанный через шатун с эксцентриковым валом, качается на оси между направляющими вкладышами, регулируемыми болтами. В исходное положение ползун возвращается и удерживается пружиной с тягой. В средней части ползуна имеется вырез, в который крепится подвижная ножевая плита, а справа в нижней части-гнезда для крепления ножей листовых ножниц и зарубочного устройства. Механизм управления ползуном сортовых, листовых ножниц - электрический. При включении ножниц НВ5221 ползун должен находиться в крайнем верхнем положении. После резки ножницы автоматически выключаются. Для предотвращения отдачи разрезаемого материала на сортовой, и листовой секции предусмотрены винтовые прижимы, а для установки материала при резке под углом имеется упор, передвигаемый на необходимое расстояние и закрепляемый винтом.

Дыропробивной пресс

Ползун дыропробивного пресса НВ5221 имеет прямоугольную форму и совершает возвратно-поступательное движение. Для получения нормального зазора между направляющими и ползуном дыропробивного пресса используют чугунную планку и прокладки.

Крепление матрицы и пуансона пресса НВ5221

Крепление матрицы и пуансона пресса НВ5221

В нижней части ползуна к пуансонодержателю крепится пуансон (рис. 4). На столе дыропробивного пресса крепится стойка, в которую установлена матрица (рис. 5). Стол дыропробивного пресса съемный, крепится двумя болтами. При перестановке стола в горизонтальное положение можно пробивать отверстия в коробчатых и фасонных деталях. Механизм центрирования позволяет опускать ползун с пуансоном на намеченное место пробивки отверстия. Управление механизмом включения ползуна дыропробивного пресса осуществляется с помощью электрической педали.

Система смазки пресс-ножниц НВ5221

Трущиеся части пресс-ножниц смазываются густой смазкой. Все точки смазываются индивидуально, прокачкой смазки через пресс-масленки шприцем. Новые ножницы необходимо смазывать в первые 15 дней работы чаще, а в дальнейшем соблюдать режим смазки, указанный в карте смазки. Смазывать ножницы необходимо так, чтобы смазка выступала с боков трущихся поверхностей, что дает возможность контролировать достаточность смазки. Система смазки  пресс-ножниц НВ5221

Позиция Смазочное устройство Режим  смазки Смазочный материал

2

Пресс-масленка

Два раза в смену

ЦИАТИМ 203
ЦИАТИМ-203
3 Накладка вручную Один раз в смену ЦИАТИМ 203
Масло индустриальное  И40
4 Заливка в ручную

Настройка НВ5221

Пресс-ножницы имеют три рабочих места

Схема расположения рабочих мест пресс-ножниц НВ5221

  1. место у дыропробивной секции,
  2. место у сортовой секции
  3. место  у  листовой секции и зарубочного устройства.

Сортолистовая секция и зарубочное устройство имеют общий привод.

Прежде чем приступить к работе на дыропробивном прессе, необходимо закрепить в соответствующих гнездах пуансон и матрицу. Затем, поворачивая рукоятку механизма центрирования, опустить пуансон в матрицу и установить стойку матрицы так, чтобы был выдержан равномерный зазор между матрицей и пуансоном. Для этого следует закрепить стойку матрицы и еще раз проверить зазор. В зависимости от толщины пробиваемого материала необходимо установить корпус съемника с зазором 1—2 мм от плоскости листа. Установка съемника с перекосом недопустима. Неправильная регулировка зазоров между пуансоном и матрицей вызывает увеличение усилия пробивки, ухудшение качества пробиваемого отверстия, а также значительно снижает стойкость пуансона и матрицы. Диаметр пуансона не рекомендуется выбирать меньше толщины пробиваемого листа. В дыропробивном прессе имеется механизм центрирования, которым пользуются при пробивке отверстия керном. Пуансон следует опускать только при помощи рукоятки, совмещать керн пуансона с кернением на заготовке, фиксировать заготовку и возвращать пуансон в исходное положение. Лишь после этого осуществляется ход ползуна. С пресс-ножницами поставляется комплект ножей и плит. Для получения высококачественного реза ножниц НВ5221 и уменьшения усилия резки зазор между ножами должен составлять 1/30 толщины разрезаемого материала. При работе периодически проверять затяжку болтов.

Настройка листовой секции НВ5221

Ножи листовых ножниц НВ5221 устанавливают параллельно друг другу, зазор между ними должен составлять 0,5мм. При верхнем положении ползуна ножниц конец верхнего ножа находится на 1-2мм ниже режущей кромки нижнего ножа, а в крайнем нижнем положении ползуна верхний конец верхнего ножа не должен доходить до режущей кромки нижнего ножа. Не допускается резка материала вершинами ножей. Регулируют ножи ножниц НВ5221 с помощью прокладок под опорные поверхности. Ножи листовых ножниц и разрезаемый материал должны быть сухими. Ножи НВ5221 должны быть надежно закреплены болтами и плотно прилегать к опорным поверхностям. При резке листа и полосы следует оставлять между прижимом и листом зазор 1-3мм (в зависимости от толщины разрезаемого листа). Для исключения поломки листовые ножи должны перекрывать друг друга на 3-5мм. В длинных листах по разметке необходимо линию реза отклонять приблизительно на 10мм (на длине 2000мм) влево от плоскости реза, так как верхний нож тянет при резке листа вправо. Если при резке листа линия реза уходит от разметочной линии, то следует короткими резами, разворачивая лист в обратную сторону, резать до совмещения с разметкой. Для облегчения продвижения листа при резке необходимо сначала поднимать правую сторону (отрезанную), а затем продвигать лист вперед.

Настройка сортовой секции НВ5221

Настройка ножей сортовых ножниц НВ5221 предусматривает установку необходимого зазора между ножевыми плитами, который регулируется прокладками под упоры, прижимающими плиту, и составляет 0,5мм. Ножевые плиты устанавливаются параллельно друг другу; ножи в ножевых плитах должны быть надежно закреплены и плотно прилегать к опорным плоскостям. Ножевые плиты смазывать жидкой смазкой и содержать чистыми. Сортовые ножницы имеют прижим и упор для резки под углом, которые обеспечивают установку под заданным углом и закрепление разрезаемого материала. Установка ножей при резке профильного проката на сортовых ножницах приведена

Установка ножей пресс-ножниц НВ5221 при резке уголка

Установка ножей пресс-ножниц НВ5221 при резке уголка

I - резка уголка под прямым углом;
II - правая резка уголка под углом 45°;
III - левая резка уголка под углом 45°;
IV - примеры присоединения деталей после резки;
1 - неподвижный нож;
2 - подвижный нож

На сортолистовой секции при резке фасонного проката необходимо установить в гнезда ползуна и станины соответствующий инструмент. Установить упор на соответствующий угол (900; 67,50; 600; 450) закрепить его. Завести в гнездо инструмента прокат и установить его по разметке. После этого необходимо, вращая рукоятку прижима, прижать заготовку к упору и осуществить резку заготовки.



Настройка зарубочного устройства ножниц НВ5221

Крепление ножей зарубочного устройства

Зарубочные операции выполнять на зарубочном устройстве. Для выполнения этих операций необходимо поднять ограждение. Зазор между ножами зарубочного устройства устанавливается прокладками под опорные поверхности и зависит от толщины разрезаемого материала. Ножи зарубочного устройства должны плотно прилегать к опорным поверхностям, быть хорошо закрепленными и совершенно сухими.

Примеры работы зарубочного устройства ножниц НВ5221

Примеры работы зарубочного устройства: ножниц НВ5221

  1. прямоугольный выруб в уголке;
  2. прямоугольный выруб в полке и вертикальной стенке швеллеров и двутавров;
  3. треугольный выруб в уголке и двутавре.

Регулирование ножниц НВ5221

В процессе эксплуатации пресс-ножниц  НВ5221 возникает необходимость в регулировании отдельных узлов для восстановления их нормальной работы. Если с течением времени наблюдается проскальзывание ремней, необходимо проверить их натяжение, при необходимости подтянуть. Нормальное натяжение ремней устанавливать регулировочным винтом.

В процессе эксплуатации из-за износа текстолитовых направляющих возникает необходимость в регулировании зазора между направляющими и ползуном сортолистовой секции. Зазор регулировать с помощью шести регулировочных винтов, расположенных на задней и передней стенке станины. Одновременно направляющими ползуна можно регулировать зазор листовых ножниц.

Регулировать зазор между ножевыми плитами сортофасонной секции набором прокладок, установленных под Г-образными при­жимами.

Для получения нормального зазора между направляющими и ползуном дыропробивного пресса используется чугунная планка и прокладки. Зазор регулировать с помощью трех винтов

Техническое обслуживание пресс-ножниц НВ5221

Ежедневно перед работой необходимо:

  • осмотреть и вытереть пресс-ножницы;
  • проверить надежность крепления инструмента;
  • проверить состояние режущих кромок инструмента. Работать выкрошенными и затупившимися ножами запрещается, так как это может привести к поломке инструмента и травмам, а также к перегрузкам;
  • смазать пресс-ножницы согласно схеме смазки По окончании работы обесточить пресс-ножницы, осмотреть и тщательно обтереть их.



Один раз в неделю необходимо продувать сжатым воздухом внутреннюю полость станины под сортолистовым ползуном для удаления накопившейся окалины.

Ежегодно проводить испытание изоляции электрооборудова¬ния коммутационной проводки и испытание защитного заземления, ремонтировать электрооборудование и заземление.

Порядок установки пресс-ножниц НВ5221

При транспортировании пресс-ножниц НВ5221  необходимо руководствоваться схемой строповки

Схема строповки пресс-ножниц НВ5221

Перед установкой пресс-ножницы НВ5221 необходимо очистить от антикоррозионных покрытий, нанесенных на металлические поверхности (кроме поверхностей, имеющих лакокрасочное покрытие), и покрыть тонким слоем эксплуатационной смазки. Для этого обезжирить законсервированные поверхности уайт-спиритом или бензином, а затем протереть ветошью или просушить сухим теплым воздухом.

Расконсервацию запасных деталей, принадлежностей и сменных узлов производить в ваннах с обезжиривающим раствором. Пресс-ножницы НВ5221 устанавливать на фундамент по уровню. Глубина заложения фундамента Н  определяется из условий грунта, но должна быть не менее 800мм.

После выверки по уровню под лапы пресс-ножниц залить цементный раствор (одна часть цемента на три части песка) и, когда он затвердеет, равномерно затянуть гайки фундаментных болтов, проверяя при этом положение пресс-ножниц по уровню.

 Установка пресс-ножниц  НВ5221 на фундамент

М – место ввода трубы электропроводки

После установки на фундамент, пресс-ножницы НВ5221 должны быть заземлены.

После окончания монтажа необходимо выполнить следующее:

  • подтянуть все разъемные соединения;
  • смазать пресс-ножницы;
  • проворачивая маховик вручную по часовой стрелке (смотреть с рабочей стороны машины), проверить свободное вращение и перемещение всех механизмов;
  • проверить при кратковременно включенном электродвига­теле правильность вращения маховика (он должен вращаться в направлении, указанном стрелкой);
  • тщательно осмотреть машину, проверить нагрев опор под­шипников и поверхностей трения.

Электрооборудование пресс-ножниц НВ5221

Схема электрическая принципиальная пресс-ножниц комбинированных НВ5221

 Электросхема пресс-ножниц НВ5221 состоит из следующих цепей

  • силовая цепь переменного тока напряжением 380В, к которой под­ключены электродвигатель Ml и электромагниты УА1 и УА2;
  • цепь управления переменного тока напряжением 110В
  • цепь сигнализации напряжением 24В

Обозначение

Наименование

Кол-во

QF1

Выключатель АЕ2046М-12,1н=16А

1

SQ1-SQ4

Конечный выключатель ВПК-2112

4

SA1

Переключатель ПКУ3-11

1

KM1

Пускатель ПМЛ-2100

1

KM2,KM3

ПускательПМЛ-1100

2

SB1,SB2

Выключатель ПКЕ-222-1У2

2

SB3

Выключатель ВК 43-21

1

HL1,HL2,HL3,HL4

Сигнальная арматура

4

M1

Электродвигатель 380В

1

FU1,FU2

Выключатель автоматический ВА 47-29

2

FU3,FU4

Выключатель автоматический ВА 47-29

2

SB4

Электрическая педаль Н5222-99-001

1

PT1

Тепловое реле РТИ-1321

1

YA1,YA2

Электромагнит ЭД10102

2

TV1

Трансформатор ОСМ1-0,1У3

1

В схеме предусмотрены следующие виды защиты:

  • вводный автоматический выключатель QF1 защищает всю схему и электродвигатель М1 от перегрузок и токов короткого замыкания;
  • предохранители FU1-FU2 защищают цепи питания электромагнитов УА1,УА2 от токов короткого замыкания;
  • предохранители FU3, FU4 защищают цепи управления, сигнализа­ции  от токов короткого замыкания;
  • пускатель КМ1 обеспечивает нулевую защиту, исключающую самопро­извольное включение электропривода при восстановлении внезапно исчезнувшего напряжения.

В схеме предусмотрена сигнализация:

  1. Сигнализация подачи напряжения в электрошкафу осуществляется сигнальной лампой HL1.
  2. О включенном состоянии двигателя главного привода сигнализирует лампа HL2.
  3. О работе сортополосовой секции в режиме "Одиночные ходы с управлением педалью" сигнализирует лампа HL4.

О работе дыропробивной секции в режиме "Одиночные ходы с управлением педалью" сигнализирует лампа НL3

Первоначальный пуск пресс-ножниц комбинированных НВ5221

При первоначальном пуске пресс-ножниц НВ5221 прежде всего проверьте внешним осмотром надежность заземления и качество монтажа электрооборудования. Схема соединений, расположенных на электропанели, показана на рис.6. Подключите пресс-ножницы к электросети. Проверьте от руки работу всех механизмов пресс-ножниц, блокирующих и сигнализирующих устройств, электрооборудования.

Проверьте при кратковременном включении электродвигателя правильность его вращения по шкиву (при снятых клиновых ремнях). Шкив должен вращаться по часовой (если смотреть с рабочей стороны пресс-ножниц).

Для подготовки к работе пресс-ножниц НВ5221 произведите следующие операции:

  1. Включите вводной автоматический выключатель QF1 . При этом на электрошкафу загорится сигнальная лампа HL1 - СЕТЬ.
  2. Переключатель SA1 установите в необходимое положение, при этом на электрошкафу загорятся сигнальные лампы, соответствующие выбранным режимам работы.
  3. Нажатием кнопки SB3 запустите двигатель главного привода. При этом включается магнитный пускатель КМ1, который, став на самопитание и подключив электродвигатель Ml к силовой сети, включает сигнальную лампу НL2 - ГЛАВНЫЙ ПРИВОД ВКЛЮЧЕН.

Электродвигатель выключается кнопками ОБЩИЙ СТОП SB1 и SB2.

Одиночный ходы пресс-ножниц НВ5221 с управлением педалью.

Переключатель   SA1 поставьте в положение: "сортополосовая секция", о чем сигнализирует лампа HL4 или в положение "дыропробивная секция", о чем сигнализирует лампа HL3.

Кнопкой SB3 включите электродвигатель главного привода, при этом на шкафу загорится лампа HL2.

Для включения электромагнита муфты УА1 нажмите педаль SB4, при этом, если ползун находится в исходном положении, по цепи 8-9-15-22-5  включится магнитный пускатель КМ3, который встанет на самопитание по цепи 15-37-22-5 и включает цепи питания электромагнита УА1 и магнитный пускатель КМ2. Магнитный пускатель КМ2 становится на самопитание по цепи 20-19-5 и замыкает цепи питания Электромагнита УА1. Электромагнит УА1 через систему рычагов втянет шатун в подпятник ползуна. При движении ползуна вниз включатель SQ1 разрывает цепь самопитания магнитного пускателя КМ3, который своими контактами отключает электромагнит УА1 и разрывает цепь магнитного пускателя КМ2. При возвращении ползуна в верхнее положение шатун под действием возвратной пружины выпадает в исходное положение. Для повторного включения ползуна нажмите педаль.

При длительном нажатие на педаль непрерывного хода не получается так как при движение вниз конечный выключатель SQ1 отключает магнитный пускатель KM3, который в свою очередь отключает электромагнит и разрывает цепь самопитания магнитного пускателя KM2. Но магнитный пускатель KM2 остается включенным по цепи 15-20-19-5 и своим разомкнутым контактом по цепи 15-22-5 не позволяет включится магнитному пускателю KM3. После опускания педали магнитный пускатель КМ2 отключается и схема готова к повторному циклу.

Меры безопасности при работе на пресс-ножницах НВ5221

  • Электрооборудование пресс-ножниц НВ5221 должно быть надежно за­землено и подсоединено к общему заземленному контуру. Для этого в электрошкафу и на передней части станины имеются клемма и болт заземления.
  • При длительных перерывах в работе и после окончания смены выключаются цепь управления и вводный автоматический выключатель.
  • Обслуживание электрооборудования пресс-ножниц НВ5221 производится электротехническим персоналом.
  • Категорически запрещается работать на пресс-ножницах НВ5221 при неисправной блокировке.
  • Установку режимов производит наладчик.
  • После каждого переключения рукоятка переключателя снимается и находится у наладчика.
  • При неисправном электрооборудовании рабочий обязан остановить пресс-ножницы, выключить вводный автоматический выключатель и вызвать электрика.

Запрещается:

  1. Резать и пробивать отверстия в профилях и материалах размером больше, чем указано в технических данных при σвр= 50 кгс/мм2.
  2. Работать, со снятым ограждением.
  3. Работать на сортолистовой секции без прижимов.
  4. Подавать материал со стороны, противоположной располо­жению пультов управления.
  5. Чистить и обтирать на ходу пресс-ножницы.
  6. Регулировать пресс-ножницы при вращающемся маховике.
  7. Исправлять положение заготовки после нажатия педали или рычага.
  8. Резать полосу, поверхность которой покрыта масляными пятнами.
  9. Работать при неотрегулированном выключателе балансира.
  10. Производить наладку при включенном электродвигателе.
  11. Работать выкрошенными и затупившимися ножами. В  целях  повышения  мер  безопасности  обслуживающего персонала на пресс-ножницах предусматриваются переключатель режимов и выключатель цепи управления, расположенный на электрошкафе.

схема станка нв5221, электросхема на станок нв5221 пресс ножницы ав 5221 эл.схема пресс-ножниц НВ5221Б. руководство по эксплуатации нв 5221, пресс-ножницы НВ 222 Б пуансон нв5221 цена прессножницы НВ 5221. пресс-ножницы комбинированные нв5221 комплектность, ножницы н-5221 технические характеристики универсальный пресс ножницы 5221 пресс ножницы 5221. НВ5221 цена, hb5221 схема электрическаясхемапресс-ножницы комбинированные н5221 станок нв 5221электро схема. Универсальные пресс-ножницы НВ5221, как работает клапана смазки пресс ножниц нг 5221 пресс-ножницы комбинированные нв 5221 пресс ножницы нв5221. комбинированные пресс ножницы н5221, ножницы комбинированные нв 5221 характеристика hb 5221 купить станки НВ 5221. инструкция по эксплуатации Пресс-ножниц комбинированных НВ 5222, Ножницы комбинированные НВ 5221Б стоимость hb-5221 hb- 5221 инструкция ножниц. комбинированные пресс ножницы hb 5221 год выпуска, пресс ножницы комбенированные нв 5222 электросхема купить пресс - ножницы комбинированные нв5221 б/у механический пресс ножницы модель нв5221б механическая схема. Пресс ножницы Н5221 характеристики, ножницы комбинированные н5221 нв 5221 схемь н 5221 ножницы. Пресс-ножницы НВ-5221 цена, ножниці комбіновані НВ 5221 Пресс-ножницы НВ 5221 характеристики электро схема прессножницц нв 25221. продам Комбинированные пресс ножницы Н 5221 цена руб., пресс-ножницы нв5221 бу гильотина нв 5221 ножницы комбинированные НВ5221Б скачать паспорт. пресс ножницы нв5221 паспорт, пресс ножницы н522а вес руководство эксплуатации пресс-ножницы НВ5221б скачать комбинированные пресс ножницы НВ522 завод изготовитель. нв-5221 цены в иркутске, пресс-ножниці комбинировані нв5221 ножницы комбинированные нв5221 паспорт ножниці комбіновані hb-5121. гильотины НВ 5221Б, ножницы НВ-5221 цена ножницы для резки уголка НБ 5221Б схема комбинированые пресс ножнины НВ-5221. руководство по ремонту пресс ножниц н222, Ножницы комбинированные НВ 5120 пресс-ножницы НВ522Б-22644 схема кинематическая 5221 характеристика. продаю пресс ножницы нб 5221 руб., гильотина НВ 222 характеристика пресс ножницы н5221 паспорт на пресс-ножницы механические 5221. Электросхема пресс-ножницы НВ 5221, скеачать бесплатно схему к ножницам комбинированным НВ5221 5221 пресс ножницы НВ 5221. Ножницы комбинированные НВ 5221, устройство и принцип действия комбинированные пресс-ножницы н5221 устройство нв5221 пресс-ножницы комбинированные пресс-ножницы комбинированные нв5221-вес. Тема Техническое обслуживание и ремонт пресс-ножниц НВ5221Б дипломная работа, Продам Ножи -ножницы НВ5221 цена Пресс-ножницы комбинированные НВ5221 вес нв5221. пресс-ножницы НВ 5221, электрическая схема пресс-ножницы комбинированные НВ 5221 скачать бесплатно эл схему пресс-ножниц комбинированные нб5121б шэёЄЁєъЎш  яю ¤ъёяыєрЄрЎшш яЁхёё-эюцэшЎ ъюьсшэшЁютрээ?ї эт 5222. комбинированные ножницы нв5221, рез ножницы комбинированные НВ 5221 инструкция

  • Пресс-ножницы комбинированные НВ5221 предназначены для резки листового, сортового и фасонного проката, пробивки отверстий в листовом и фасонном прокате, а также для выполнения зарубочных операций.
  • Конструкция пресс-ножниц НВ5221 предусматривает резку уголкового проката.
  • Пресс-ножницы НВ5221 комбинированные являются универсальной машиной, поэтому могут применяться как в заготовительных цехах, так и в цехах металлоконструкций, а также в ремонтных мастерских, на строительных и монтажных площадках.
Высота над уровнем пола, мм1780±40
Масса, кг2050±40
Напряжение цепи силовой, В380
Электродвигатель типАИР100S2
мощность, кВт4
частота вращения, мин2880
Длина мм1885±40
Ширина мм1582±30
толщина и ширина полоса16х140
диаметра круга 45
уголок резка под углом 90 град125х125х12
диаметр пробивного отверстия при толщине 16мм., мм30
наибольшие размеры пробиваемых пазов прямоугольной формы, мм, толщина/длина/ширина40/100/65
Наибольший профиль (двутавра и швеллера)№18
Номинальное усилие пресса, кН (тс)400 (40)
Частота ходов ползуна, мин-1 17

Дополнительные опции НВ5221

  • НВ 5221-64-001 Подвижные ножи для резки швеллера и двутавра
  • НВ 5221-63-001 Неподвижные ножи для резки швеллера и двутавра
  • НВ 5221-65-001 Инструмент для резки специального уголка
  • НВ 5221-43-001 Упор задний
  • Р-9 Рольганг
.
ПромСтройМаш
нет в наличии
сроки поставки уточняйте у менеджеров
Запросить предложение
   Доставка

Смотрите ещё

ПромСтройМаш НВ5221 Пресс-ножницы комбинированные
ПромСтройМаш НВ5221 Пресс-ножницы комбинированные
ПромСтройМаш НВ5222 Пресс-ножницы комбинированные
ПромСтройМаш НВ5222 Пресс-ножницы комбинированные
ПромСтройМаш НВ5223 Пресс-ножницы комбинированные
ПромСтройМаш НВ5223 Пресс-ножницы комбинированные
ПромСтройМаш НВ5224 Пресс-ножницы комбинированные
ПромСтройМаш НВ5224 Пресс-ножницы комбинированные
ПромСтройМаш СМЖ652 Пресс-ножницы комбинированные
ПромСтройМаш СМЖ652 Пресс-ножницы комбинированные
Подпишитесь на рассылку
Узнайте о выгодных предложениях первыми!
Я соглашаюсь с политикой конфиденциальности и желаю получать рассылки ООО ТД ПромСтроймаш
ПромСтройМашПромСтройМаш НВ5221 Пресс-ножницы комбинированные
ПромСтройМаш НВ5221 Пресс-ножницы комбинированные
Запросить предложение
