Трубогиб ИВ 3432П


Артикул:
ИВ3432П Трубогиб ИВ 3432П
D 60-160мм стенка 6 мм Полуавтомат с частотным преобразователем DELTA

Особенности ИВ3432П

  • применение частотного привода для двигателя повышает точность измерения и отработки параметров гиба (угол, скорость), увеличивается ресурс работы механизмов станка, т.к. отсутствуют «ударные» нагрузки. Расширенные возможности интерфейса управления, запоминание отработанных программ, позволяют изготавливать изделия с разными технологиями процесса изгибания, что особенно важно для изделий из тонкостенных труб и разных материалов.
  • наличие в машине гибочной штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине.
  • при гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%.
  • зажим трубы, поджим желоба, выдергивание оправки из зоны защемления в трубе выполняются автоматически.

Комплект поставки ИВ3432П

Входит в стандартный комплект и стоимость станка ИВ3432П

  • Машина трубогибочная с механическим приводом - 1 шт.
  • Ролик 2 - 1шт.
  • Руководство по эксплуатации. - 1 шт.

Поставляется по требованию заказчика за отдельную плату к станку ИВ3432П

  1. Стандартный комплект инструмента:
    • Ролик для трубы ф159 Rср-392мм
    • Ролик для трубы ф133 Rср-342мм
    • Ролик для трубы ф108 Rср-292мм
    • Ролик для трубы ф89 Rср-265мм
    • Ролик для трубы ф76 Rср-240мм
    • Ролик для трубы ф60 Rср-201мм
  2. Дополнительный комплект инструмента (для изготовления  потребуется от заказчика: диаметр трубы, толщина стенки трубы, средний радиус гиба трубы)
  3. Рама
  4. Редуктор
  5. Муфта
  6. Механизм зажима
  7. Механизм поджима
  8. Механизм выдергивания дорна
  9. Поддерживатель
  10. Пульт управления
  11. Червяк ИВ3432-21-413
  12. Червячное колесо ИВ3432-21-050
  13. Шестерня ИВ3432-21-412
  14. Колесо ИВ3432-21-404
  15. Шестерня ИВ3432-21-405
  16. Шестерня ИВ3432-31-301
  17. Колесо храповое ИВ3432-33-402

Гибочный станок ИВ3432П предназначен для гибки труб в холодном состоянии с оправкой (дорном*) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 2 диаметра трубы, максимальный радиус гиба 800 мм.

Характеристики ИВ3432П

Наибольший диаметр изгибаемой трубы, мм 160
Наименьший диаметр изгибаемой трубы, мм 60
Толщина стенки изгибаемой трубы, мм6
Наибольший внутренний радиус гибочного инструмента, мм800
Наименьший внутренний радиус гибочного инструмента, мм1,5D
Высота оси гиба над уровнем пола, мм1150
Частота вращения гибочного инструмента, об/мин1
Угол поворота гибочного инструмента, град.210
Электродвигатель главного привода типАИР200L8
Мощность электродвигателя, кВт22
частота вращения, об/мин730
Наибольший допустимый крутящий момент на валу гибочного сектора, кНм10
Расстояние от оси центра гибочного инструмента до места крепления конца оправки, мм4000
Габариты слева-направо (мм) 5500
Габариты спереди-назад мм (мм) 2800
Габариты высота мм 1450
Масса, кг 5800

Фотографии

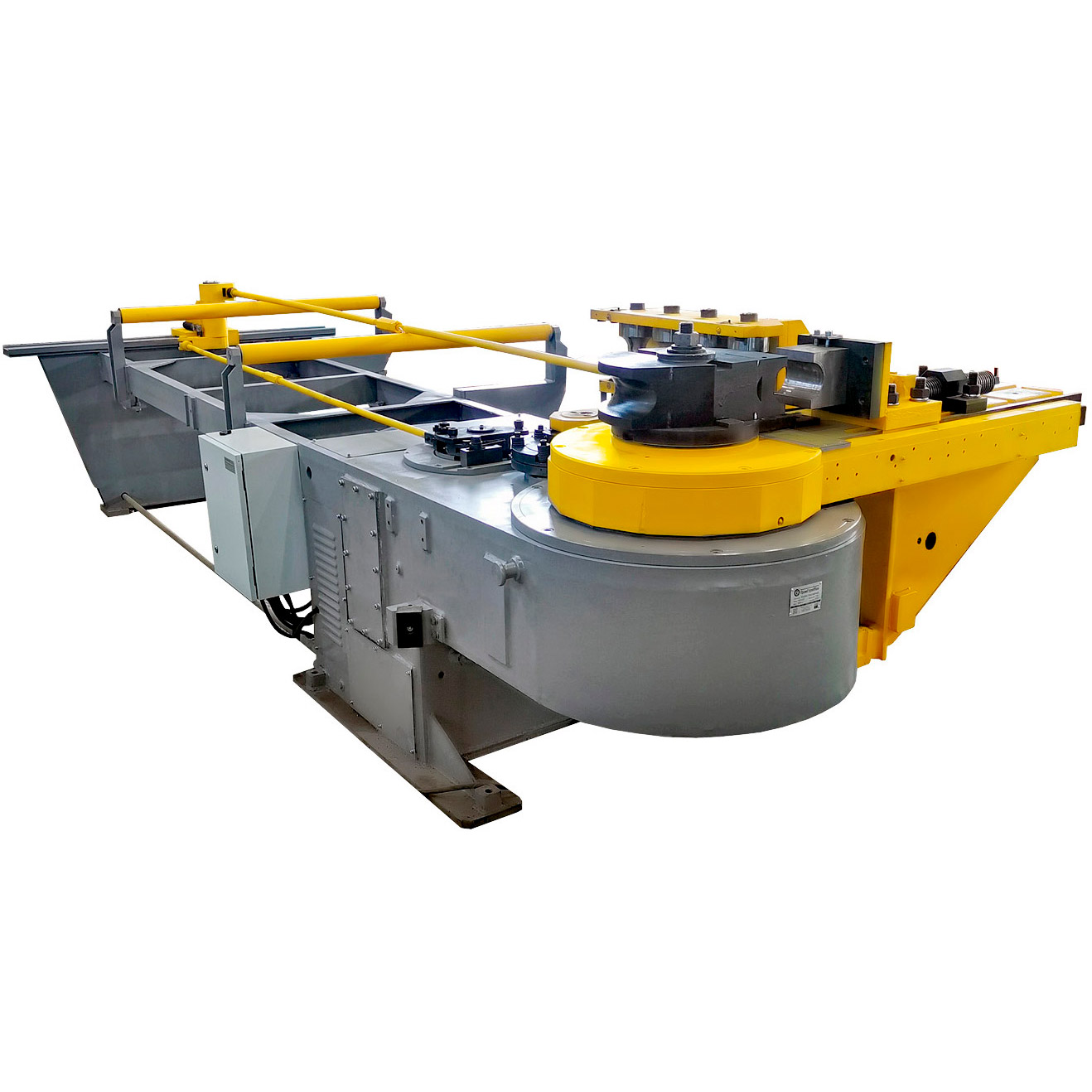

Машина трубогибочная, дорновая модели ИВ3432П. Вид сбоку
Машина трубогибочная, дорновая модели ИВ3432П. Вид спереди
Машина трубогибочная, дорновая модели ИВ3432П. Вид сбоку
Машина трубогибочная, дорновая модели ИВ3432П. Вид сбоку
Модель ИВ3432П
Артикул
Бренд ПромСтройМаш
Страна производстваРоссия
Гарантия от производителя
Цена рублей
На складе нет
Оплата 100% предоплата под заказ
Доставка в пределах городов Оренбург и Саратов - бесплатно
12р за 1 км, в населённые пункты Оренбургcкой и Саратовской областей
Транспортной компанией
Срок доставки в течении 1 недели
