Трубогиб ИВ 3430П

Артикул: PSMK120030
ПромСтройМаш
ИВ3430П Трубогиб ИВ 3430П
D 42-102мм стенка 5мм Полуавтомат с частотным преобразователем DELTA


Особенности ИВ3430П

Преимущества трубогиба ИВ3430П

  • Применение частотного привода для двигателя повышает точность измерения и отработки параметров гиба (угол, скорость), увеличивается ресурс работы механизмов станка, т.к. отсутствуют «ударные» нагрузки.
  • Расширенные возможности интерфейса управления, запоминание отработанных программ, позволяют изготавливать изделия с разными технологиями процесса изгибания, что особенно важно для изделий из тонкостенных труб и разных материалов.
  • наличие в машине гибочной штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине.
  • при гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%.
  • зажим трубы, поджим желоба, выдергивание оправки из зоны защемления в трубе выполняются автоматически.

Комплект поставки ИВ3430П

Входит в стандартный комплект и стоимость станка ИВ3430П

  • Машина трубогибочная с механическим приводом - 1 шт.
  • Ролик 1¼ - 1шт.
  • Руководство по эксплуатации. - 1шт.

Поставляется по требованию заказчика за отдельную плату к станку ИВ3430П

  1. Стандартный комплект инструмента:
    • Ролик 1¼
    • Ролик 1½
    • Ролик 2
    • Ролик 2½
    • Ролик 3
    • Ролик 3½
  2. Дополнительный комплект инструмента (для изготовления  потребуется от заказчика: диаметр трубы, толщина стенки трубы, средний радиус гиба трубы)
  3. Рама
  4. Редуктор
  5. Механизм гибки и зажима
  6. Механизм поджима
  7. Механизм выдергивания дорна
  8. Штанга разметочная
  9. Поддерживатель
  10. Ролик
  11. Комплект инструмента
  12. Электрооборудование
  13. Электрошкаф
  14. Пульт управления
  15. Червяк ИВ3430-21-419
  16. Колесо ИВ3430-21-202
  17. Шестерня ИВ3430-21-415
  18. Колесо ИВ3430-21-401
  19. Шестерня ИВ3430-21-402
  20. Колесо зубчатое ИВ3430-31-301

Гибочный станок ИВ3430П предназначен для гибки труб в холодном состоянии с оправкой (дорном*) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 500 мм.

Характеристики ИВ3430П

Наибольший диаметр изгибаемой трубы, мм 102
Наименьший диаметр изгибаемой трубы, мм 40
Толщина стенки изгибаемой трубы, мм5
Наибольший внутренний радиус гибочного инструмента, мм500
Наименьший внутренний радиус гибочного инструмента, мм2D
Высота оси гиба над уровнем пола, мм960
Частота вращения гибочного инструмента, об/мин2,-5
Угол поворота гибочного инструмента, град.210
Электродвигатель главного привода типАИР180М8
Мощность электродвигателя, кВт15
частота вращения, об/мин730
Наибольший допустимый крутящий момент на валу гибочного сектора, кНм31
Расстояние от оси центра гибочного инструмента до места крепления конца оправки, мм3000
Габариты слева-направо (мм) 3900
Габариты спереди-назад мм (мм) 1600
Габариты высота мм 1270
Масса, кг 3400

Фотографии

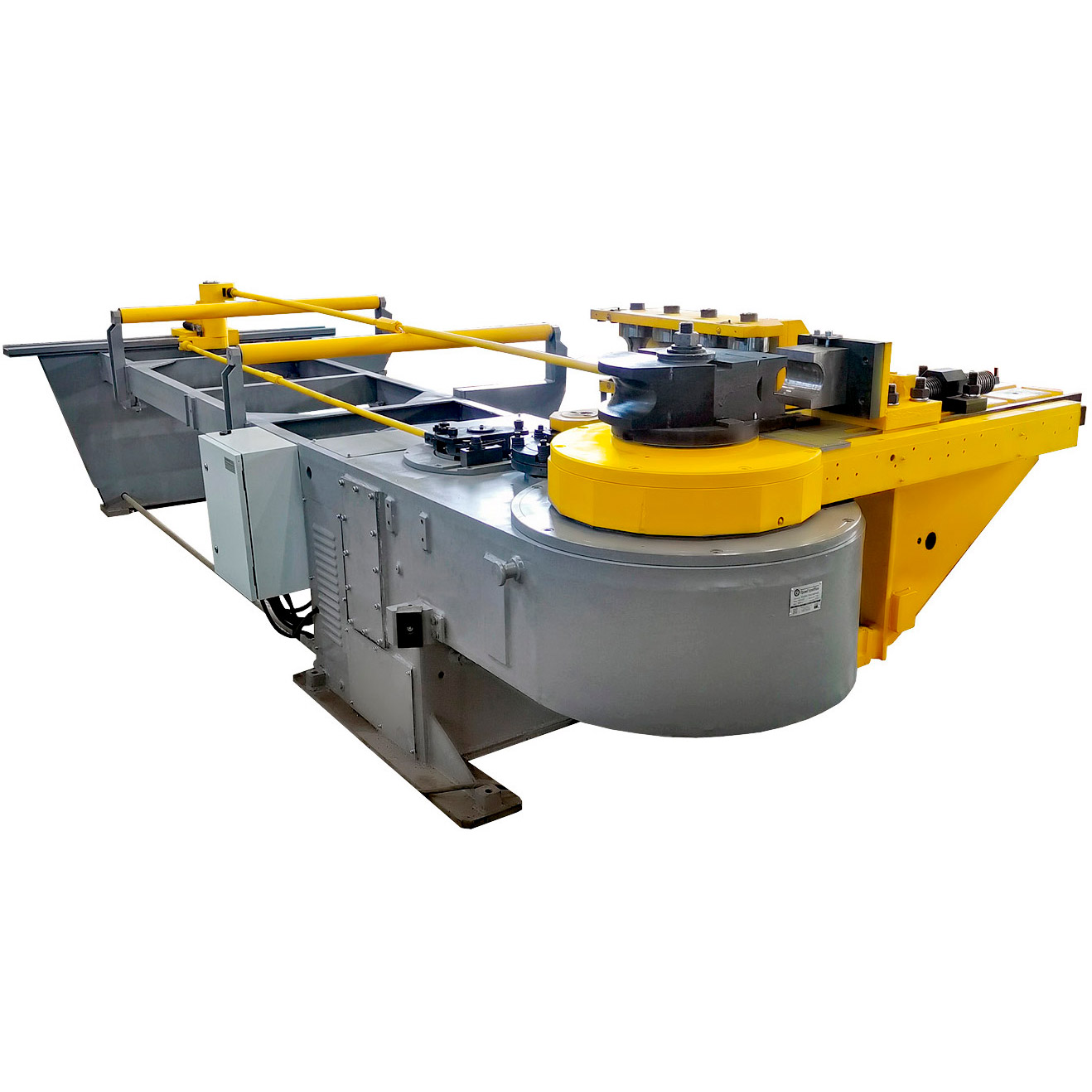

Машина трубогибочная, дорновая модели ИВ3430П. Вид сбоку
Машина трубогибочная, дорновая модели ИВ3430П. Вид спереди
Машина трубогибочная, дорновая модели ИВ3430П. Вид сбоку

Фото Модель Наибольший диаметр изгибаемой трубы, мм Наименьший диаметр изгибаемой трубы, мм Толщина стенки изгибаемой трубы, мм Цена
pуб
ИВ3428М ИВ3428М 63254по запросу
ИВ3429М ИВ3429М 76254по запросу
ИВ3428П ИВ3428П 63254по запросу
ИВ3430М ИВ3430М 100405по запросу
ИВ3430П ИВ3430П 102405по запросу
ИВ3432П ИВ3432П 160606по запросу

Фото Модель Наибольший диаметр изгибаемой трубы, мм Наименьший диаметр изгибаемой трубы, мм Толщина стенки изгибаемой трубы, мм Цена
pуб
Модель ИВ3430П
Артикул PSMK120030
Бренд ПромСтройМаш
Страна производстваРоссия
Гарантия от производителя
Цена рублей
На складе нет
Оплата 100% предоплата под заказ
Доставка в пределах городов Оренбург и Саратов - бесплатно
12р за 1 км, в населённые пункты Оренбургcкой и Саратовской областей
Транспортной компанией
Срок доставки в течении 1 недели
