ПромСтройМаш ИВ3428М Трубогибочная машина с дорном

Артикул TDPK120010
Добавить к сравнению
320
Наибольший внутренний радиус гибочного инструмента, мм
980
Высота оси гиба над уровнем пола, мм
2,5
Частота вращения гибочного инструмента, об/мин
5,5
Мощность электродвигателя, кВт

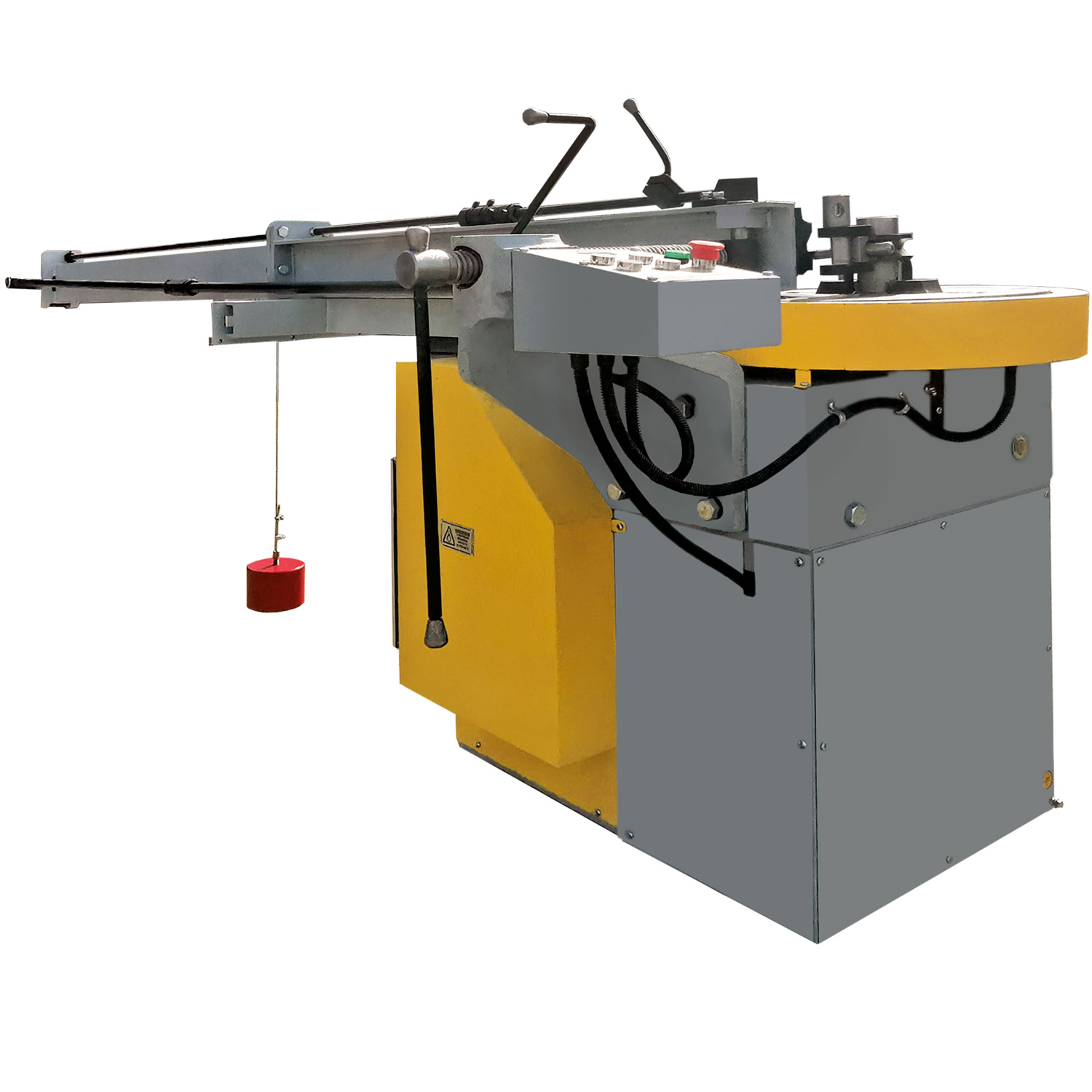

ПромСтройМаш ИВ3428М Трубогибочная машина  с дорном
Трубогибочная машина ИВ3428М с дорном
Трубогибочная машина ИВ3428М с дорном
Трубогибочная машина ИВ3428М с дорном
Трубогибочная машина ИВ3428М
Пульт управления трубогибочной машины ИВ3428М
ПромСтройМаш ИВ3428М Трубогибочная машина  с дорном
Трубогибочная машина ИВ3428М с дорном
Трубогибочная машина ИВ3428М с дорном
Трубогибочная машина ИВ3428М с дорном
Трубогибочная машина ИВ3428М
Пульт управления трубогибочной машины ИВ3428М
  • Описание
  • Особенности
  • Характеристики
  • Комплектация

УСТРОЙСТВО И РАБОТА МАШИНЫ ТРУБОГИБОЧНОЙ ИВ3428М И ЕЕ СОСТАВНЫХ ЧАСТЕЙ

Устройство машины трубогибочной ИВ3428М

Поз. Обозначение Наименование
1 ИВ3428-11-001 Станина
2 ИВ3428-21-001 Редуктор
3 ИВ3428-22-001 Привод
4 ИВ3428-31-001 Балка
5 ИВ3428-32-001 Механизм поджима
6 ИВ3428-33-001 Механизм выдергивания дорна
7 ИВ3428-51-001 Штанга разметочная
8 ИВ3428-91-001 Электрооборудование
9 ИВ3428-92-001 Шкаф управления
10 ИВ3428-93-001 Пульт управления
11 ИВ3428-65-001 Инструмент

Принцип работы машины трубогибочной ИВ3428М

Гибка труб на машине производится методом наматывания изгибаемой трубы на гибочный ролик. Труба помещается в ручей гибочного ролика и закрепляется в нем с помощью эксцентрика. Призматической колодкой труба в процессе гибки прижимается к гибочному ролику. Приводимый во вращательное движение гибочный ролик увлекает за собой трубу, которая, находясь в ручье между гибочным роликом и колодкой, стаскивается с дорна и изгибается. Дорн применяется для предотвращения образования овальности и гофров. Можно производить гибку без дорна, если не предъявляется высокие требования к форме сечения трубы на изогнутом участке или отношение толщины стенки к ее диаметру составляет более 0,1.

Схема кинематическая машины трубогибочной ИВ3428М

1 – электродвигатель; 2 – шкив; 3 – шкив; 4 –подшипник; 5 – колесо червячное; 6 – подшипник; 7 – червяк; 12 – ползушки; 13 – винт; 14 – колодка призматическая; 15 – рукоятка штанги разметочной; 16 – упор; 17 – дорн; 18 – ролик гибочный; 19 – подшипник;  20 – шестерня; 21 – шестерня; 22 – рычаг выдергивания дорна; 23 – тяга дорна; 24 – тяга; 25 – серьга; 26 – ремень клиновой

Крутящий момент от электродвигателя 1 с помощью клиноременной передачи через шкивы 2, 3, червячную пару 5, 7 и цилиндрическую зубчатую открытую передачу 21, 20 передается на гибочный ролик 18, жестко связанный с шестерней 20.

Перемещением ползушки 12 балка настраивается на требуемый радиус гибки. Винтом 13 призматическая колодка 14 прижимается к трубе. Рукояткой 15 поднимаются и опускаются передвижные упоры 16 разметочной штанги. Рычагом 22 через тягу 24, серьгу 25, тягу 23 выдергивается из зоны защемления в трубе дорн 17. Рычаг 22 необходимо включать до упора после каждой гибки.

Особенности конструкции машины трубогибочной ИВ3428М

Редуктор

Редуктор машины трубогибочной ИВ3428М

1 – колесо червячное; 2 – подшипник; 3 – уплотнение; 4 – шестерня; 5 – шпонка; 6 – диск поворотный; 7 – шестерня; 8 – подшипник; 9 – планка; 10 – шкив; 11 – манжета; 12 – кольцо; 13 – подшипник; 14 – червяк; 15 – флажок

Редуктор, состоящий из червячной пары 14, 1 и цилиндрической зубчатой пары 7, 4, установлен на станине, представляющей собой сварную раму, закрытую с боков съёмным крышками. На поворотном диске 6, жёстко связанном шестернёй 4, закреплены 2 шпонки 5, через которые передаётся крутящий момент гибочному ролику.

Съёмный шкив 10 клиноременной передачи соединяется с червяком 14 при помощи планки 9, выполняющей роль шпонки и срезного предохранителя от перегрузок по крутящему моменту.

Установленный на машине частотный привод обеспечивает частоту вращения поворотного диска от 2,5 min-1 до 5,8 min-1

Балка, установленная в сварном кронштейне, закреплённом на верхней плоскости редуктора, может поворачиваться вокруг цапфы и имеет поперечное перемещение. На балке установлены: имеющая продольное перемещение призматическая колодка поджима трубы, система рычагов и тяг выдёргивания дорна и штанги с откидными упорами. Для удобства транспортирования балка, штанга и тяги выполнены разъёмными. Приводной электродвигатель подвешен на подмоторной плите, шарнирно соединённой с корпусом редуктора. Натяжение клиновых ремней осуществляется при помощи гаек.

СИСТЕМА СМАЗКИ

Описание работы системы смазки

Смазка редуктора машины картерная разбрызгиванием. В редуктор залейте масло индустриальное через заливное отверстие в верхней части редуктора, в объёме около 20 дм3. Уровень масла должен быть не ниже середины маслоуказателя, установленного на передней стенке корпуса. Смену масла производите через шесть месяцев, доливайте по степени необходимости.

Втулка и подшипник смазываются смазкой согласно ТО через пресс-масленку, установленную на задней стенке редуктора.

Перечень применяемых смазочных материалов

  • Масло И-40А ГОСТ 20799-88
  • ЦИАТИМ-203 ГОСТ-8773-73

Карта смазки

Схема смазки машины трубогибочной ИВ3428М

Объект смазки Смазочный материал Способ смазки Периодичность смазки
1 Зубчатая передача ЦИАТИМ 203 Вручную 1 раз в неделю
2 Редуктор И-40А 1 раз в 6 месяцев
3 Винтовая пара ЦИАТИМ 203 1 раз в смену
4 Подшипник и втулка зуб.колеса Шприцем 1 раз в неделю
5 Колодка призматическая Вручную 1 раз в смену
6 Ползушка

7

Подшипник эл.двигателя Шприцем 1 раз в 6 месяцев

ПОРЯДОК УСТАНОВКИ

Зачаливайте распакованную машину для подъёма за две цапфы на раме и крюк на кронштейне балки.

Машину установите на фундамент. Глубина заложения фундамента Н выполняется в зависимости от грунта, но не менее 300 мм.

Антикоррозийные покрытия, нанесённые на открытые, а также закрытые кожухами обработанные поверхности, снимите неметаллическим скребком, затем обтирочным материалом, смоченным жидкостью, растворяющей минеральные масла (бензин, уайт-спирит или другие). Очищенные места во избежание коррозии покройте тонким слоем индустриального масла.

Проверить и подтянуть все резьбовые соединения.

Заземлите машину через специальные болты (винты) на станине и корпусе электрошкафа согласно действующим правилам устройства электроустановок.

Подводку сети к электрошкафу выполните в металлической трубе проводом сечением не менее 2,5 мм2.

Залейте масло в редуктор в количестве 20 дм3 (см. раздел «Смазка»). После установки демонтированных на период транспортировки частей опробуйте работу машины на холостом ходу.

Фундамент

Фундамент машины трубогибочной ИВ3428М

А – место подвода электросети; Н – глубина заложения, не менее 300 мм.

ТРАНСПОРТИРОВКА ТРУБОГИБОЧНОЙ МАШИНЫ ИВ3428М

Транспортировку распакованного машины производить согласно схеме зачаливания.

Схема зачаливания

Схема зачаливания трубогибочной машины ИВ3428М

ПОРЯДОК РАБОТЫ ТРУБОГИБОЧНОЙ МАШИНЫ ИВ3428М

Настройка машины

  • Установить гибочный ролик, соответствующий диаметру трубы.
  • Перемещением ползушки, установить балку в положение, соответствующему радиусу гибки, т.е. в положение, когда труба прижата призматической колодкой к ручью гибочного ролика, а балка располагается параллельно оси машины. Ползушку закрепить болтами.
  • Установить соответствующий дорн так, чтобы начало скругления головки дорна совпало с началом гибки трубы.
  • Расставить упоры разметочной штанги на требуемые расстояния от оси гибочного ролика.
  • Установить на пульте управления требуемые углы с учетом пружинения трубы.
  • Одеть трубу на дорн до упора. Зажать трубу с помощью винта механизма зажима.
  • Поджать трубу колодкой при помощи винта, не допуская пережима.
  • Включить кнопкой на пульте рабочий ход машины, при достижении заданного угла машина автоматически останавливается.
  • Отвести колодку от трубы, выдернуть дорн из зоны зажима.
  • Отжать трубу и передвинуть трубу для следующего гиба или снять ее при единичном гибе. При гибке труб большого диаметра перед ослаблением винта механизма зажима трубы рекомендуется кратковременное включение (толчок) обратного хода машины, что снизит усилие необходимое для отвертывания винта механизма зажима.
  • Включить обратный ход машины, гибочный ролик остановится в исходном положении.
  • После каждого гиба рычаг 22 включать до упора.

При появлении большой овальности и гофр на изогнутом участке дорн необходимо выдвинуть вперед. При правильной настройке овальность трубы () в изогнутой зоне не должна превышать 6%.

При отклонении по углу гиба произвести корректировку угла на пульте управления.

Инструмент

При изготовлении инструмента для гибки других размеров

  • диаметр дорна должен быть на 1,0…2,0 мм меньше внутреннего диаметра трубы;
  • длина цилиндрической части дорна должна быть равной 2,5…4,5 диаметра дорна;
  • радиус ручья гибочного ролика и зажимной трубы должен быть больше радиуса трубы на 0,15…0,6 мм.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Система технического обслуживания определяет порядок, содержание и периодичность осмотра и обслуживания машины в процессе эксплуатации.

 К проведению ТО допускаются только следующие сотрудники:

  • прошедшие обучение эксплуатации оборудования.
  • прошедшие инструктаж по технике безопасности.

Предусматриваются следующие виды технического обслуживания:

ТО – 1 – ежедневное; ТО – 2 – ежемесячное; ТО – 3 – ежегодное;

Работы, предусмотренные ТО – 1 – ТО – 3 охватывают проверку и обслуживание основных механизмов, определяющих надежность работы ножниц, выполнять в соответствие с ГОСТ 18322-76

СТРОГОЕ ВЫПОЛНЕНИЕ ЭТИХ РАБОТ ЯВЛЯЕТСЯ ОБЯЗАТЕЛЬНЫМ

ТО – 1 (проводится ежедневно).

Перед началом работы проверить и убедиться в исправности всех узлов машины и правильности из взаимодействия:

  1. Провести проверку всех узлов, требующих смазки на предмет наличия смазочного материала в нужном количестве (в случае необходимости произвести внеплановую смазку узла)
  2. Произвести смазку всех точек машины согласно схеме смазки в соответствии с указанной периодичностью.
  3. Проверить работу сигнальных ламп.
  4. Проверить надежность и сохранность заземления машины.
  5. Провести проверку затяжки болтовых и гаечных соединений.
  6. Визуальный осмотр всех узлов станка

В случае выявления неисправностей (не затянутые элементы, повреждение механизмов, повреждение внешнего вида, пр.) эксплуатация оборудования запрещена, до выявления причины и полного устранения неисправности.

По окончанию работ, необходимо тщательно убрать все рабочие узлы станка, близлежащею территорию (в радиусе 1 метр).

ТО – 2 (проводится один раз в месяц)

  1. Проверить и при необходимости подтянуть крепления всех узлов машины, защитных кожухов, а также гайки фундаментных болтов.
  2. Проверить натяжение клиновых ремней. Стрела прогиба ремня под нагрузкой 80Н не должна превышать 10 мм. При выходе из строя одного ремня необходимо менять весь комплект. Комплектовать новые ремни с бывшими в употреблении недопустимо.
  3. Проверить характеристики машины (на точность по ГОСТ 15961—80).
  4. Проверить пульт управления, его крепление, крепление кнопок, переключателей, и сигнальной арматуры на панелях пультов.
  5. Отключить питание станка, протянуть все детали электрошкафа.

ТО – 3 (проводится один раз в год)

  1. Проверить характеристики машины (на точность по ГОСТ 15961—80), при необходимости регулировать.
  2. Продуть сжатым воздухом электродвигатель, пульт управления, электрошкаф.
  3. Проверить крепление всех аппаратов в электрошкафу и состояние их контактов. При необходимости промыть и зачистить контактные поверхности.

В процессе эксплуатации машины, начиная с ее пуска в эксплуатацию, необходимо вести журнал, в котором должно быть зафиксировано каждое техническое обслуживание с указанием: даты обслуживания, ответственного, проверенных механизмов, выявленных отклонений, работ по устранению отклонений, проверенных регулировок, а также замены деталей, материалов (масла) и т.п.

Отсутствие эксплуатационного журнала, а также невыполнение требований, относящихся к порядку, содержанию и периодичности технического обслуживания, является грубым нарушением, правил эксплуатации.

Отсутствие смазочного материала в узлах оборудования, указанных в карте смазки, является основанием для прекращения гарантийных обязательств.

При загрузке машины более чем в одну смену необходимо сократить периоды смазки кратно количеству рабочих смен (две смены - в два раза; три смены - в три раза).

Работы, предусмотренные ТО – 1 - ТО – 3, не исключают проведения плановых ремонтных работ, обусловленных «Единой системой ППР».

При проведении различных ТО необходимо строго соблюдать указания по мерам безопасности, изложенные в предыдущих разделах.

ЭЛЕКТРООБОРУДОВАНИЕ ТРУБОГИБОЧНОЙ МАШИНЫ ИВ3428М

Общие сведения

Электросхема машины трубогибочной состоит из следующих цепей

  • силовая цепь переменного тока напряжением 380В.
  • цепи управления напряжением 24В.

Защита

Защита электрооборудования машины от токов короткого замыкания осуществляется однополюсными автоматическими выключателями.

Защита от перегрузки осуществляется автоматом и частотным приводом.

Сигнализация

Лампа, плафон белого цвета – сигнализирует о наличии напряжения в сети.

Указание по технике безопасности и по обслуживанию электрооборудования

Перед включением электросхемы в работу необходимо произвести внешний осмотр всего электрооборудования и заземления.

ПРИ ОСМОТРЕ И РЕМОНТЕ ЭЛЕКТРОАППАРАТУРЫ ВВОДНОЙ АВТОМАТ ДОЛЖЕН БЫТЬ ОТКЛЮЧЕН!

Обслуживание электрооборудования машины осуществляется в соответствии с «Правилами…» и заводскими графиками ежегодного производится

  • испытание изоляции электрооборудования и коммуникационной проводки
  • испытание защитного заземления машины.
  • осмотры, текущие и капитальные ремонты электрооборудования и защитного заземления.

Эксплуатационное обслуживание электрооборудования машины производится квалифицированным электротехническим персоналом предприятия.

Органы управления

Общий вид пульта с обозначением органов управления

 Пульт управления машины трубогибочной ИВ3428М

Поз. Органы управления и их назначение
1</td > Цифровая панель</td >
2</td > Арматура сигнальная – сигнализирующая о включении в сеть</td >
3</td > Кнопка «Стоп привода»</td >
4</td > Кнопка «Рабочего хода» привода</td >
5</td > Кнопка «Обратного хода» привода</td >
6</td > Кнопка «Установки угла гиба»
7</td > Кнопка «Установки угла гиба»

дорновые трубогибы-ИВ3428, иб 3428 ухл 4 трубогиб иб 3428 ухл 4 отзывы принцип работы трубогиба ив 3428. Машина трубогибочная с механическим приводом ИБ3428 цена, Станок трубогибочный ИБ 3428 В трубогибы 1985 марок ив Трубогиб электромеханический ИВ-3428. Трубогибочный станок ИВ-3428 цена, ИВ3428 паспорт трубогибочный станок ив3428 бу продам трубогиб ИВ 3429М. станок ив 3428 технический паспорт, ив 3428 станок 3428 Паспорт на трубогиб дорновый ИВ3428. и3428, трубогиб и3428 характеристики машина трубогибочная ив-3428 ncb65 h дорны для гибки трубы купить. трубогиб ив 34-28 цена, инструкция ИВ 3428 А трубогиб ив3428 инструкция машина трубогибочная ИВ 3428 цена. трубогиб модель ИВ3428 год выпуска 2005, саранский завод кузнечно-прессового оборудования иб 3428 ухл 4 ив3428 руководство по эксплуатации Инструкция по эксплуатации на трубогибИВ 3428 Сарачинский завод КПО. трубогиб ИВ-3428, Куплю ив3428 б.у цена 3428 станок ив 3428 инструкции. трубогиб иб 3428 в оренбурге, машина трубогибочная ИВ-3428 цена ив3428 техномаш трубогиб ст-63 бу. схема электрическая на Машина трубогибочная с механическим приводом ив3428, купить трубогибный станок и-3428 МАШИНА ТРУБОГИБОЧНАЯ ив3428 чертежи станок с электрическим приводом ИВ-3428 цена. трубогибочная машина ив3428 купить б/у, паспорт на трубогиб ив3428 машина трубогибочная для труб с толщиной стенки 6 мм Видео работы трубогиба 34 28. трубогиб иа 3428, паспорт на трубогиб иб 3428 инструкция на станок трубогибочный ИВ3428 трубогиб иб3428 б\у. ив3428 видео, Машина тробогибочная ИБ3428 цена б/у паспорт на трубогиб ив3428 год выпуска 1991 трубогиб ИВ-3428 видео. Станок ИВ 34 цена бу, трубогиб ИБ3428 руководство по эксплуатации трубогиба ручного дорнового partner устройство трубогиба иб 3428. документация иб 3428, паспорт ив 3429 скачать форум паспорт трубогиба ИВ 3428 трубогиб ИБ 3428 паспорт. скачать бесплатно принципиальную схему станка ИВ 3428, дорн трубогиба ив3428 Трубогибочная машина модель ИВ3428 трубогиб дорновый ив3428. Запчасти для ИБ3428, трубогибы И-3428 Трубогиб ив3428 бу купить трубогиб 3428. цена Машина трубогибочная ИБ 3428, трубогиб ив3428 видео трубогиб иб-3428 вяткамашпром трубогиб электромеханический б/у С-288. Станок ИВ3428 чертеж дорна, техническая документация на трубогиб ИВ 3429 Машина трубогибочная трубогиб ИВ-3428 трубогиб И3428.

НАЗНАЧЕНИЕ ТРУБОГИБОЧНОЙ МАШИНЫ ИВ3428М С ДОРНОМ

Машина трубогибочная предназначена для холодной гибки труб с оправкой и без оправки методом наматывания трубы на инструмент. Срок службы составляет 10 лет при условии соблюдения потребителем правил транспортирования, хранения и эксплуатации.

Наибольший внутренний радиус гибочного инструмента, мм320
Наименьший внутренний радиус гибочного инструмента, мм1,5D/2,0D
Высота оси гиба над уровнем пола, мм980
Частота вращения гибочного инструмента, об/мин2,5
Мощность электродвигателя, кВт5,5
Расстояние от оси центра гибочного инструмента до места крепления конца оправки, мм
Масса, кг 1150
Максимальная толщина стенки изгибаемой трубы, мм4
Диаметр изгибаемой трубы с пределом текучести σт=250 МПа (25 кгс/мм2):
Наибольший угол поворота гибочного инструмента, град.210
Напряжение силовой цепи, В380
Номинальная частота вращения электродвигателя, об/мин1000
Габаритные размеры машины, мм
  - слева-направо3500
  - спереди-назад1400
  - высота1160
Транспортные габариты (высота/ширина/длина) (мм)1300/1000/1800
  - Наибольший диаметр изгибаемой трубы, мм63
  - Наименьший диаметр изгибаемой трубы, мм 25
- стандартное исполнение3000
- по индивидуальному заказудо 6000
Технические изменения, существенно не влияющие на характеристики машины, завод-изготовитель оставляет за собой

Дополнительные опции ИВ3428М

  1. Оснастка (ролик, зажимные губки, дорн) по индивидуальному заказу клиента
  2. Увеличение расстояния от оси центра гибочного инструмента до места крепления конца оправки
  3. Увеличение наибольшего внутреннего радиуса гибочного инструмента до 400 мм по оси трубы
  4. Система управления на базе частотного привода
.
