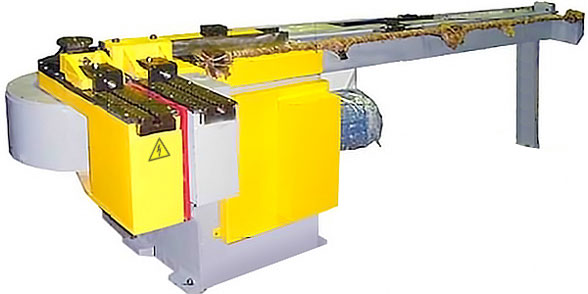

ПромСтройМаш ИВ3428П Трубогиб ИВ 3428П
63
Наибольший диаметр изгибаемой трубы, мм 25
Наименьший диаметр изгибаемой трубы, мм 4
Толщина стенки изгибаемой трубы, мм320
Наибольший внутренний радиус гибочного инструмента, мм- Описание
- Особенности
- Характеристики
- Комплектация
Трубогиб электромеханический модели ИВ3429М может использоваться в котлостроительной и судостроительной промышленности, на заводах монтажных заготовок, при монтаже водопроводов и газопроводов, а также на строительных и монтажных площадках промышленного и гражданского строительства
- небольшая стоимость, простая и надёжная схема управления
- наличие в машине гибочной штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине.
- при гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%.
Наибольший диаметр изгибаемой трубы, мм | 63 |
Наименьший диаметр изгибаемой трубы, мм | 25 |
Толщина стенки изгибаемой трубы, мм | 4 |
Наибольший внутренний радиус гибочного инструмента, мм | 320 |
Наименьший внутренний радиус гибочного инструмента, мм | 38 |
Высота оси гиба над уровнем пола, мм | 985 |
Частота вращения гибочного инструмента, об/мин | 2,5-5,8 |
Угол поворота гибочного инструмента, град. | 210 |
Электродвигатель главного привода тип | АИР132М6 |
Мощность электродвигателя, кВт | 7,5 |
частота вращения, об/мин | 1000 |
Наибольший допустимый крутящий момент на валу гибочного сектора, кНм | 10 |
Расстояние от оси центра гибочного инструмента до места крепления конца оправки, мм | 4000 |
Габариты слева-направо (мм) | 4700 |
Габариты спереди-назад мм (мм) | 1140 |
Габариты высота мм | 1160 |
Масса, кг | 1550 |
Входит в стандартный комплект и стоимость станка ИВ3429М
- Машина трубогибочная с механическим приводом - 1 шт.
- Ролик 1 ¼ - 1шт.
- Руководство по эксплуатации. - 1 шт.
Поставляется по требованию заказчика за отдельную плату к станку ИВ3429М
- Стандартный комплект инструмента:
- Ролик 1¼
- Ролик 1½
- Ролик 2
- Ролик 2½
- Ролик 3
- Ролик 3½
- Дополнительный комплект инструмента (для изготавления потребуется от заказчика: диаметр трубы, толщина стенки трубы, средний радиус гиба трубы)
- Редуктор
- Механизм зажима
- Механизм поджима
- Механизм выдергивания дорна
- Штанга
- Прибор отсчета угла поворота гибочного сектора
- Штанга разметочная
- Инструмент
- Ограждение
- Электрооборудование
- Электрошкаф
- Пульт управления
- Червяк ИВ3429-21-419
- Колесо червячное ИВ3429-21-050
- Шестерня ИВ3429-21-415
- Колесо ИВ3429-21-401
- Шестерня ИВ3429-21-402
- Колесо зубчатое ИВ3429-31-301
