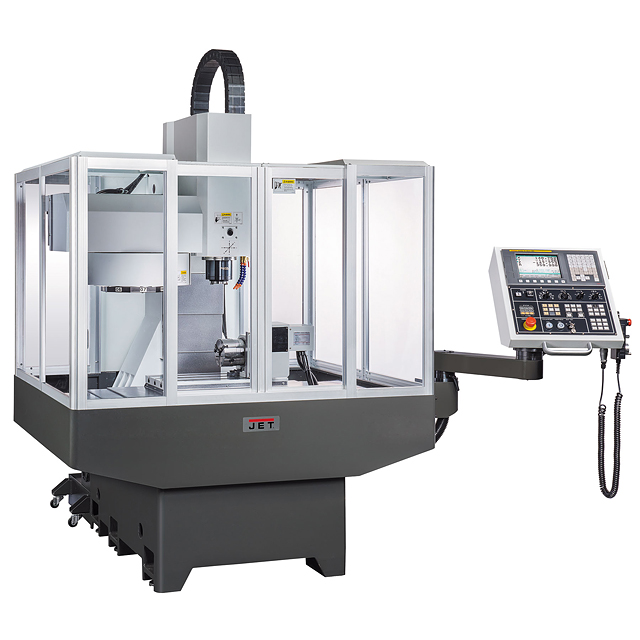

ЧПУ Siemens 808D Advanced
Особенности JMD-48STA CNC
- Система ЧПУ Siemens 808D Advanced
- Обороты шпинделя 10000/12000/15000 об/мин
- Автоматический стружечный конвейер
- Тележка для стружки
- Поворотный стол 125мм
- Пневматический 3-х кулачковый патрон для поворотного стола
- Подготовка под 4-ю ось
- Системы контроля Renishaw
- Комплект прихватов
Комплект поставки JMD-48STA CNC
- Система ЧПУ Siemens 808D Advanced
- Подключение 400В
- Мотор шпинделя 3,7 кВт
- Обороты шпинделя 8000 об/мин
- Конус шпинделя BT40
- Инструментальный магазин на 8 инструментов
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ 20G
- Пистолет для ручной подачи сжатого воздуха
- Система централизованной смазки
- Лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Подвижный вынесенный пульт управления
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Руководство по эксплуатации
ОСОБЕННОСТИ:
- JMD-48 - продолжение линейки станков JMD-45 с ЧПУ
- Повышенная мощность шпинделя до 3.7 кВт совместно с конусом шпинделя BT40 и прочной чугунной станиной позволяют успешно осуществлять фрезерную обработку
- Точные линейные направляющие по 3-м осям координат
- Возможность заказа станка с повышенными оборотами шпинделя и с 4-й осью существенно раздвигает границы его применения
- Система подачи СОЖ разработана в нескольких вариантах для вашего удобства
- Кабинетная защита выполнена максимально прозрачной для полного контроля за процессом резания - фирменное отличие этой серии
Характеристики JMD-48STA CNC
| Размеры стола, мм | 600х300 |
| Макс. перемещения XxYxZ, мм | 400х300х500 |
| Мощность шпинделя, кВт | 3,7 |
| Мощность привода подачи, кВт | 0,75 / 0,75 / 2 |
| Т-образные пазы, размер, мм/кол-во | 16/3 |
| Макс. нагрузка на стол, кг | 80 |
| Расстояние шпиндель-стол, мм | 80-580 |
| Расстояние шпиндель-стойка, мм | 260 |
| Направляющие, тип | качения |
| Диаметр ШВП X/Y/Zх шаг резьбы, мм | 25х5 / 32х5 |
| Частота вращения шпинделя, об/мин | 8000 |
| Конус шпинделя | BT40 |
| Кол-во позиций инструментального магазина | 8 |
| Макс. масса инструмента, кг | 8 |
| Макс. размеры инструмента ,мм/мм | 125 / 300 |
| Время индикации инструмента, сек | 1,6 |
| Повторяемость, мм | 0,005 |
| Скорость подачи, м/мин | 15 |
| Объем бака для СОЖ, л | 76 |
| Модель с ЧПУ | Siemens 808D Advanced |
| Габаритные размеры ДхШхВ, мм | 2068х2361х2140 |
| Масса, кг | 1840 |
