ЧПУ Fanuc 0i
Особенности JMD-45FTA CNC
- Система подачи СОЖ 15G
- Комплект прихватов
Комплект поставки JMD-45FTA CNC
- Подключение 400В
- Мотор шпинделя 2,2
- Обороты шпинделя 10000 об/мин
- Конус шпинделя BT40
- Инструментальный магазин на 8 инструментов
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ 8G
- Пистолет для ручной подачи сжатого воздуха
- Система централизованной смазки
- Лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Подвижный вынесенный пульт управления
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Руководство по эксплуатации
ОСОБЕННОСТИ:
- Серия фрезерных станков JMD-45 отличается тем, что человек, управляющих этими станками, визуально полностью контролирует процесс резания, что немаловажно для высокоточной обработки небольших, но ответственных деталей
- Это достигается с помощью прозрачного кабинетного ограждения
- Заложенные в этом станке точностные и скоростные параметры дают нам представление о том, что любая обработка цветных металлов, для которой и предназначена эта серия станков, будет произведена быстро и точно
- Станина изготовлена из высококачественного чугуна
- На станки JMD-45STA/FTA устанавливается шпиндель мощностью 2,2 кВт с конусом BT40, что позволяет успешно обрабатывать стальные заготовки
Характеристики JMD-45FTA CNC
| Размеры стола, мм | 810х250 |
| Макс. перемещения XxYxZ, мм | 350х240х400 |
| Мощность шпинделя, кВт | 2,2 |
| Мощность привода подачи, кВт | 0,75 / 0,75 / 2 |
| Т-образные пазы, размер, мм/кол-во | 16/3/80 |
| Макс. нагрузка на стол, кг | 80 |
| Расстояние шпиндель-стол, мм | 75-475 |
| Расстояние шпиндель-стойка, мм | 260 |
| Направляющие, тип | качения |
| Диаметр ШВП X/Y/Zх шаг резьбы, мм | 25х5 |
| Частота вращения шпинделя, об/мин | 10000 |
| Конус шпинделя | BT40 |
| Кол-во позиций инструментального магазина | 8 |
| Макс. масса инструмента, кг | 6 |
| Макс. размеры инструмента ,мм/мм | 125/260 |
| Время индикации инструмента, сек | 0,5 |
| Повторяемость, мм | 0,005 |
| Скорость подачи, м/мин | 10 |
| Объем бака для СОЖ, л | 32 |
| Объем бака для смазки, л | 2 |
| Мощность насоса, кВт | 0,09 |
| Модель с ЧПУ | Fanuc 0i |
| Габаритные размеры ДхШхВ, мм | 1660х1845х2150 |
| Масса, кг | 1330 |

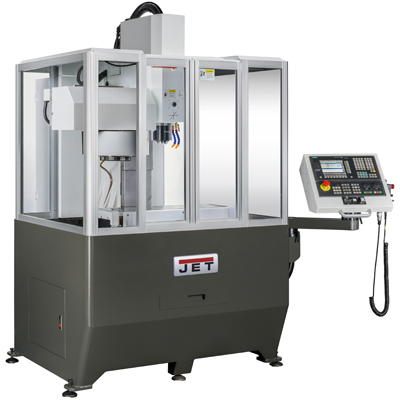

Фото
⇐
⇒
⇐
⇒
⇐
⇒
⇐
⇒
