Система ЧПУ Fanuc 0i
Особенности KDCK-25F CNC
- Гидравлический четырехкулачковый патрон 8 дюймов
- Автоподатчик прутка
- Деталеуловитель
- Приводной инструмент
- Системы контроля Renishaw
Комплект поставки KDCK-25F CNC
- Система ЧПУ Fanuc 0i
- Подключение 400В
- Гидравлический трехкулачковый патрон 8 дюймов
- Револьверная голова на 8 инструментов
- Резцовые блоки
- Автоматический ленточный стружечный конвейер
- Тележка для стружки
- Гидравлическая задняя бабка
- Гидравлическая станция
- Педали управления гидравликой
- Система охлаждения
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Система централизованной смазки
- Лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы
- Центр вращающийся МК-4
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Руководство по эксплуатации
- Станки серии KDCK зарекомендовали себя хорошим и недорогим инструментом для производства, успешно работая по 2-3 смены и не требуя дорогостоящего и трудоемкого обслуживания
- Высокоточные наклонные направляющие качения дают массу преимуществ для точной и быстрой обработки
- Возможность заказать модификации с повышенными характеристиками шпинделя расширяет границы применения этих станков
- Внимательный контроль на этапе сборки, высококачественные комплектующие ведущих мировых брендов и богатая стандартная комплектация дают основание считать данную линейку станков серьезным конкурентом не всегда оправданно более дорогому топ-оборудованию
Скачать документацию на Токарный станок с ЧПУ KDCK-25F CNC
Характеристики KDCK-25F CNC
| Макс. диаметр заготовки над станиной (мм) | 500 |
| Макс. длина точения, мм | 400 |
| Система ЧПУ | Fanuc 0i |
| Макс. диаметр заготовки над суппортом, мм | 250 |
| Макс. диметр обточки над станиной (мм) | 300 |
| Диаметр гидравлического патрона, дюйм | 8 |
| Макс. перемещение по оси X, мм | 180 |
| Макс. скорость подачи по оси X/Z, м/мин. | 10/20 |
| Дискретность перемещений, мм | 0,001 |
| Направляющие, тип | качения |
| Угол наклона направляющих | 30° |
| ШВП X/Zx шаг резьбы, мм | 32x5 / 40x10 |
| проходного отверстия в шпинделе, мм | 62 |
| Макс. прутка, мм, | 45 |
| Частота вращения шпинделя, (об/мин) | 3000 |
| Конус шпинделя | 170 |
| Кол-во позиций инструмента | 8 |
| Макс. размер инструмента (мм) | 25х25 |
| Конус пиноли задней бабки | МК-4 |
| Диаметр пиноли задней бабки, мм | 63 |
| Ход пиноли задней бабки (мм) | 115 |
| Точность позиционирования, мм | 0,022 |
| Повторяемость, мм | 0,006 |
| Объем бака для СОЖ, л | 150 |
| Объем бака для смазки, л | 1,8 |
| Мощность гидростанции, кВт | 1,5 |
| Мощность насоса, кВт | 0,55 |
| Макс. перемещение по оси Z, мм | 500 |
| Мощность шпинделя, кВт | 7,5 |
| Макс. крутящий момент X, Z, Нм | 7 |
| Габаритные размеры ДхШхВ, мм | 1950 х 1650 х 1680 |
| Масса, кг | 3400 |
| Артикул | 50000504T |
| Напряжение (В) | 400 |

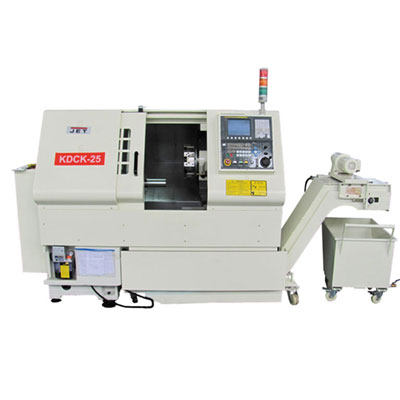

KDCK-25S CNC Токарный станок с ЧПУ
⇐
⇒
⇐
⇒
⇐
⇒
⇐
⇒
