Особенности BD-10S CNC
Токарный станок с ЧПУ JET BD-10S CNC Siemens 808D 50000501M представляет собой высокотехнологичное оборудование для быстрой и точной обработки деталей. Подвижный пульт управления без труда устанавливается в наиболее удобном для оператора месте. Частота вращения шпинделя плавно регулируется в диапазоне от 100 об/мин до 3000 об/мин, что позволяет работать с материалами различной твердости. Автоматическая диагностика и возможность запрограммировать мощность обеспечивают длительную и стабильную эксплуатацию агрегата без перегрузки. Данная информация скопирована со страницы: http://yaroslavl.vseinstrumenti.ru/stanki/s_chpu/tokarnye/jet/tokarnyj_stanok_s_chpu_jet_bd-10s_cnc_siemens_808d_50000501m/
- Этот станок можно использовать как для обучения начинающих операторов ЧПУ, так и для небольшого производства технические характеристики станка вполне для этого подходят
- Везде, где есть розетка на 220 Вольт можно использовать этот станок
- Программируемый автоматический поворот 4-х стороннего резцедержателя сократит общее время обработки детали исключив затраты на замену инструмента
- Продольная и поперечная подачи имеют шариковинтовые пары и управляются серводвигателями
- Кабинетная защита предохранит оператора от летящей стружки
- Система подвода СОЖ охладит зону резания, что значительно ускорит обработку
Комплект поставки BD-10S CNC
- Система ЧПУ Siemens 808D
- Подключение 220 Вольт
- 3х кулачковый патрон 125 мм с прямыми и обратными кулачками
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подвода СОЖ
- Система ручной централизованной смазки суппорта
- Лампа освещения рабочей зоны
- Набор из 7 резцов 10х10 мм с механическим креплением
твердосплавных пластин - Центр невращающийся МК-3, МК-2
- Ящик с инструментом для технического обслуживания
- Подвижный вынесенный пульт управления
- Регулируемые установочные опоры
- Малогабаритный токарный станок
- Автоматический поворот резцедержателя
- Кабинетная защита
- Продольная и поперечная подача имеют шариковинтовые пары и управляются серводвигателями
Скачать документацию на Токарный станок с ЧПУ BD-10S CNC
Характеристики BD-10S CNC
| Макс. диаметр заготовки над станиной (мм) | 250 |
| Макс. длина точения, мм | 320 |
| Система ЧПУ | Siemens 808D |
| Макс. диаметр заготовки над суппортом, мм | 110 |
| Расстояние между центрами (мм) | 450 |
| Диаметр патрона, дюйм | 5 |
| Макс. перемещение по оси X, мм | 90 |
| Ускоренное перемещение по оси X, м/мин | 3 |
| Ускоренное перемещение по оси Z, м/мин | 5 |
| Мощность подачи Х, кВт | 0,2 |
| Мощность подачи Z, кВт | 0,4 |
| Макс. скорость подачи по оси X/Z, м/мин. | 3/5 |
| Направляющие, тип | скольжения |
| ШВП X/Zx шаг резьбы, мм | 14/20ч4 |
| проходного отверстия в шпинделе, мм | 20 |
| Частота вращения шпинделя, (об/мин) | 100 - 3000 |
| Конус шпинделя | МК-3 |
| Кол-во позиций инструмента | 4 |
| Макс. размер инструмента (мм) | 10х10 |
| Конус пиноли задней бабки | МК-2 |
| Диаметр пиноли задней бабки, мм | 30 |
| Ход пиноли задней бабки (мм) | 50 |
| Точность позиционирования, мм | 0,015 |
| Повторяемость, мм | 0,01 |
| Объем бака для СОЖ, л | 24 |
| Объем бака для смазки, л | 0,18 |
| Мощность насоса, кВт | 0,04 |
| Макс. перемещение по оси Z, мм | 320 |
| Мощность шпинделя, кВт | 1,5 |
| Габаритные размеры ДхШхВ, мм | 1460 х 760 х 1450 |
| Масса, кг | 510 |
| Артикул | 50000501M |
| Напряжение (В) | 230 |

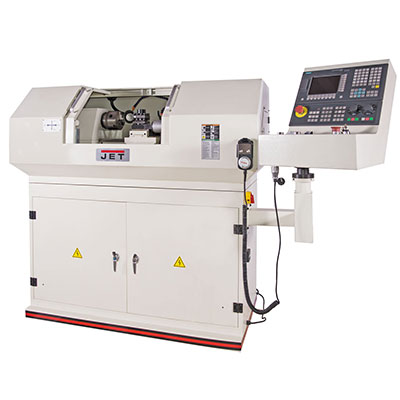

Фотографии станка токарного с ЧПУ BD-10S CNC
⇐
⇒
⇐
⇒
⇐
⇒
⇐
⇒
⇐
⇒
⇐
⇒
