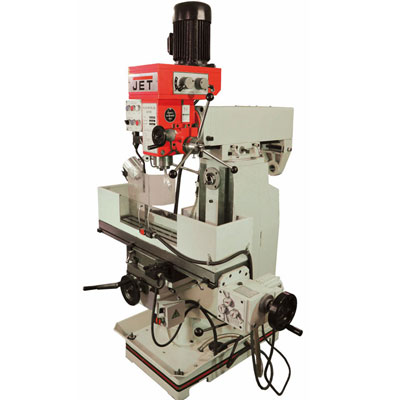

Широкоуниверсальный фрезерный станок JET JMD-939GHV

Артикул 50000849T
Добавить к сравнению
400
Напряжение, В
30
Максимальный диаметр сверления сталь, мм
63
Максимальный диаметр торцевой фрезы, мм
20
Максимальный диаметр концевой фрезы, мм
JET JMD-939GHV Широкоуниверсальный фрезерный станок
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV Широкоуниверсальный фрезерный станок
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV
JET JMD-939GHV

С этим товаром часто покупают

 59500026 Цанговый патрон iso30/er32 с набором из 12 цанг 3-20 мм   59500026 Цанговый патрон iso30/er32 с набором из 12 цанг 3-20 мм
 50000027 Набор цанг Мк-2 Ø3, 4, 5, 6, 8, 10 мм   50000027 Набор цанг Мк-2 Ø3, 4, 5, 6, 8, 10 мм
 50000102 Оправка шпинделя iso30/mk2 для сверлильных патронов   50000102 Оправка шпинделя iso30/mk2 для сверлильных патронов
 50000103 Оправка шпинделя iso30/mk3 для сверлильных патронов   50000103 Оправка шпинделя iso30/mk3 для сверлильных патронов
 50000104 Оправка шпинделя iso30/В16 для сверлильных патронов   50000104 Оправка шпинделя iso30/В16 для сверлильных патронов
 50000105 Оправка шпинделя iso30/er32 цанговый патрон + комплект 11 цанг (3-20 мм)   50000105 Оправка шпинделя iso30/er32 цанговый патрон + комплект 11 цанг (3-20 мм)
 50000106 Оправка шпинделя iso30/d22 фрезерная оправка   50000106 Оправка шпинделя iso30/d22 фрезерная оправка
 50000122 Оправка шпинделя iso40/mk2 для сверл   50000122 Оправка шпинделя iso40/mk2 для сверл
 50000123 Оправка шпинделя iso40/mk3 для сверл   50000123 Оправка шпинделя iso40/mk3 для сверл
 50000124 Оправка шпинделя iso40/В16 под сверлильный патрон   50000124 Оправка шпинделя iso40/В16 под сверлильный патрон
 50000125 Оправка шпинделя iso40/er32 цанговый патрон + комплект 11 цанг (3-20 мм)   50000125 Оправка шпинделя iso40/er32 цанговый патрон + комплект 11 цанг (3-20 мм)
 50000126 Оправка шпинделя iso40/d22 фрезерная оправка   50000126 Оправка шпинделя iso40/d22 фрезерная оправка
 464816 Поворотный стол с круглой планшайбой 200 мм/МК-3   464816 Поворотный стол с круглой планшайбой 200 мм/МК-3
 50000165 Комплект прихватов для 14-мм Т-образного паза   50000165 Комплект прихватов для 14-мм Т-образного паза
  • Описание
  • Особенности
  • Характеристики
  • Комплектация

Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене JMD-939GHV DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.

На станке JMD-939GHV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлены вертикальный и горизонтальный шпиндели со скоростями вращения 100-2000 / 60-1350 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 70 до 370 мм, вертикальным шпинделем и поверхностью колонны от 250 до 650 мм; горизонтальный шпиндель-стол – от 20 до 320мм. Выбор скоростей вертикального шпинделя осуществляется с помощью бесступенчатой регулировки частоты вращения шпинделя с ее индикацией на пульте управления. Скорость вращения горизонтального шпинделя изменяется посредством клиноременных передач.

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.

Горизонтальный и вертикальный шпиндели имеют функцию реверса.

Для повышения точности и скорости обработки широкоуниверсальным станок JMD-939GHV DRO оснащен Устройством цифровой индикации (УЦИ), устройством автоподачи по оси X и система подачи СОЖ, а также имеет лампу освещения рабочей зоны и ряд других полезных опций.

Этот станок является универсальным станком общего назначения. Он подходит для фрезерования, сверления, а также широко используется в области машиностроения, электроники, для автомобилей, моторов и пр.

Напряжение, В400
Максимальный диаметр сверления сталь, мм30
Максимальный диаметр торцевой фрезы, мм63
Максимальный диаметр концевой фрезы, мм20
Частота вращения вертикального шпинделя, об/мин100-600 / 350-2000
Ход пиноли шпинделя, мм120
Конус шпинделяISO 40 (DIN2080)
Расстояние от вертикального шпинделя до стола, мм70-370
Расстояние от горизонтального шпинделя до стола, мм20-320
Размер стола по оси X и Y, мм1000х240
Ход стола по оси X и Y, мм585 х 185
Максимальная нагрузка на стол, кг150
Длина, мм1340
Ширина, мм1140
Высота, мм2250
Масса, кг880
Длина в упаковке, см144
Ширина в упаковке, см120
Высота в упаковке, см230
Масса в упаковке, кг960
Вертикальный шпиндель
Мощность двигателя вертикального шпинделя, кВт2,2
Диапазон наклона фрезерной головки, град±90⁰
Поворот консоли фрезерной головки в горизонтальной плоскости, град±360⁰
Расстояние от вертикального шпинделя до колонны, мм250-650
Фрезерный стол
Диапазон поворота стола, град±30⁰
Ширина Т-образного паза основания, мм(3) 14
Частота вращения горизонтального шпинделя, об/мин60-1350
Горизонтальный шпиндель
Мощность двигателя горизонтального шпинделя, кВт1,5
  • Шомпол М16 – 1шт.
  • Оправка ISO40/MT3 – 1шт.
  • Оправка MT3/MT2 – 1шт.
  • Дорн ISO40/В18 – 1шт.
  • Сверлильный патрон 3-16 мм/В18
  • Болт М14х55 (с шайбой и гайкой) для Т-образного паза – 2шт.
  • Набор шестигранных ключей
  • Клин-выколотка – 2шт.
  • Оправка горизонтального шпинделя Ф22мм со шпоночным пазом – 1шт.
  • Оправка горизонтального шпинделя Ф27мм со шпоночным пазом – 1шт.
  • Рожковый ключ 17-19 – 1 шт.
  • Рожковый ключ 22-24 – 1 шт.
  • Масленка
  • Инструкция по эксплуатации
.
